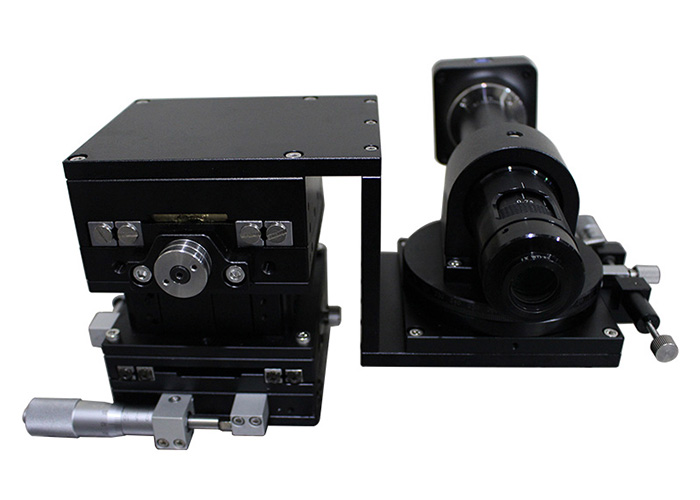

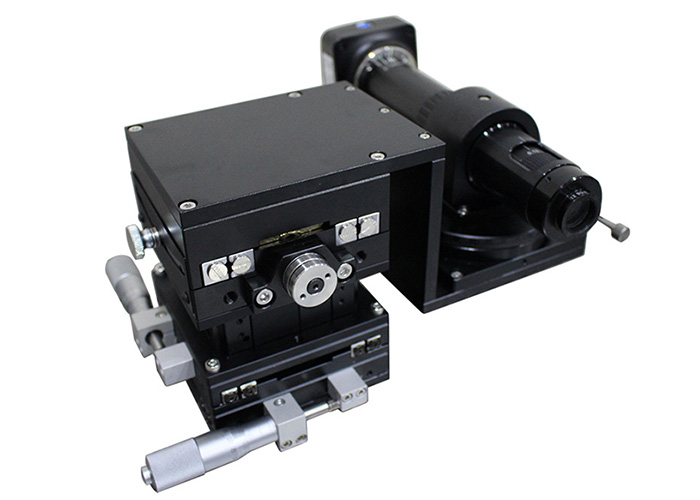

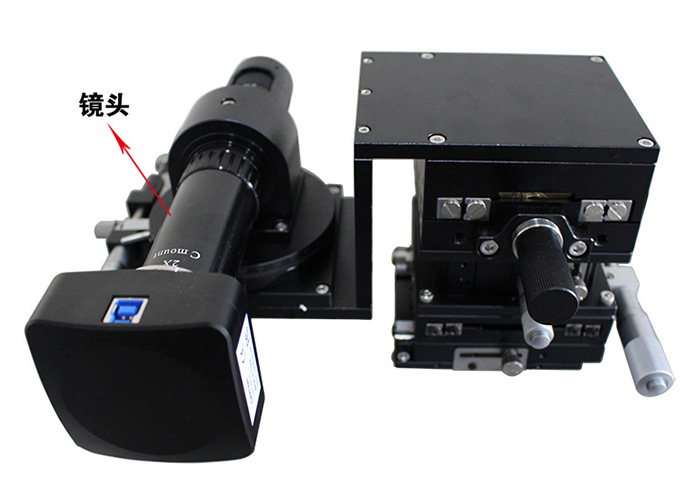

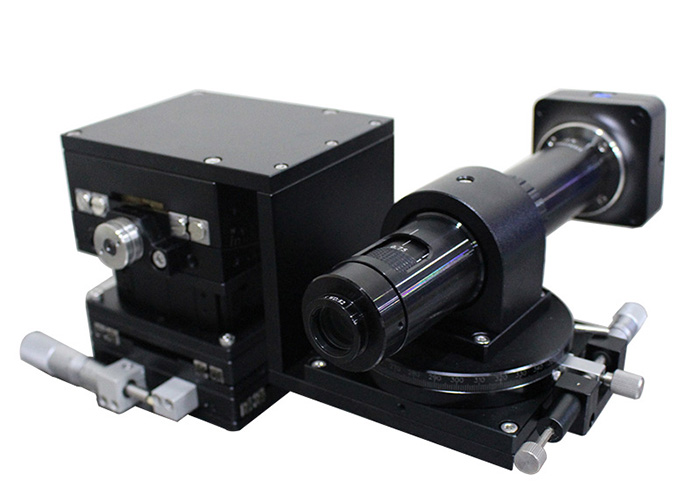

产品图片为TZ-II镜头调整架与镜头组合使用。
高精度型手动平移台：PT110-50-100H/CH
型号 | PT110-50-100H | PT110-50-100CH |
台面尺寸 | 100mm×100mm | 100mm×100mm |
驱动方式 | 测微头 | 测微头 |
驱动位置 | 中央驱动 | 侧向驱动 |
行程 | 50mm | 50mm |
刻度 | 0.01mm | 0.01mm |
调整量 | 0.002mm | 0.002mm |
导轨形式 | 交叉滚柱导轨 | 交叉滚柱导轨 |
承载 | 40kg | 40kg |
直线度 | 5μ | 5μ |
偏摆 | 25″ | 25″ |
俯仰 | 15″ | 15″ |
台面平行度 | 10μ | 10μ |
运动平行度 | 15μ | 15μ |
自重 | 1.1kg | 1.1kg |
材料 | 硬铝 | 硬铝 |
表面处理 | 阳极氧化染黑 | 阳极氧化染黑 |

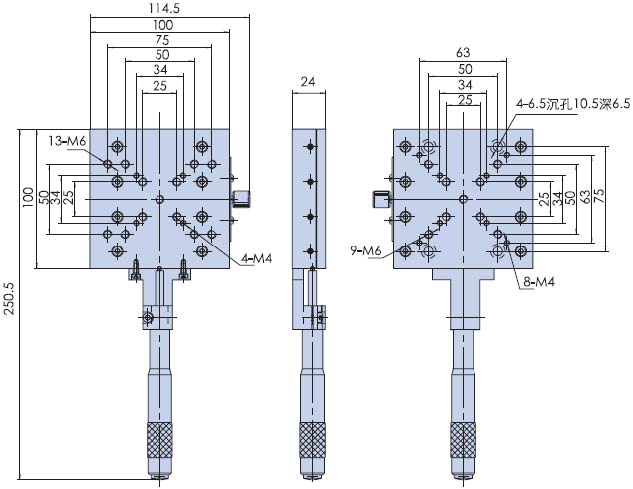

PT110-50-100H 产品尺寸图：

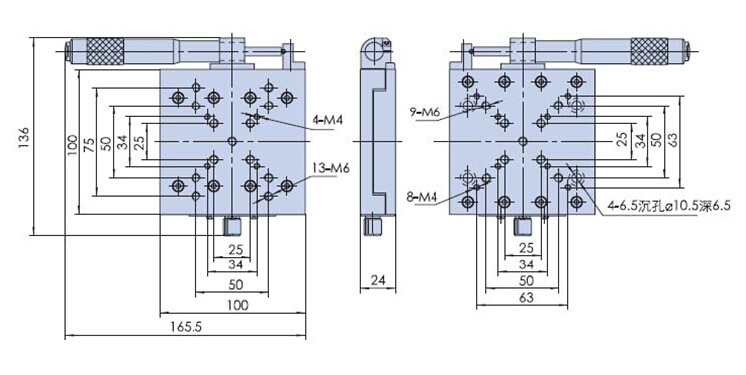

PT110-50-100CH 产品尺寸图：
精密手动角位台 PT-SD310
型号 | PT-SD310 |
台面尺寸 | 100mm×100mm |
角度范围 | ±15° |
回转中心高 | 125.5 mm |
回转中心偏差 | φ0.05 mm |
驱动方式 | 蜗轮蜗杆驱动 |
导轨形式 | V型导轨+滚珠 |
驱动位置 | 中央驱动 |
刻度 | 1° |
读数 | 5′ |
调整量 | 30″(参考) |
偏摆 | 200″ |
倾斜 | 200″ |
承载 | 5kg |
自重 | 1.75kg |
材料 | 铝合金 |
表面处理 | 阳极氧化发黑 |

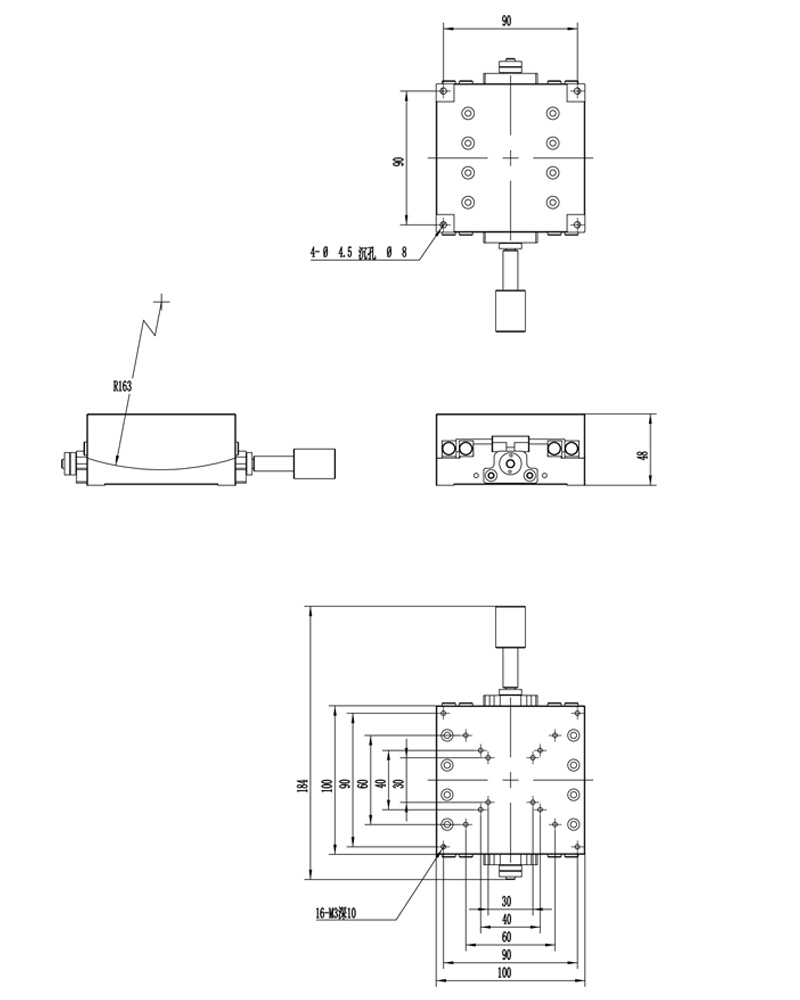

PT-SD310 产品尺寸图:

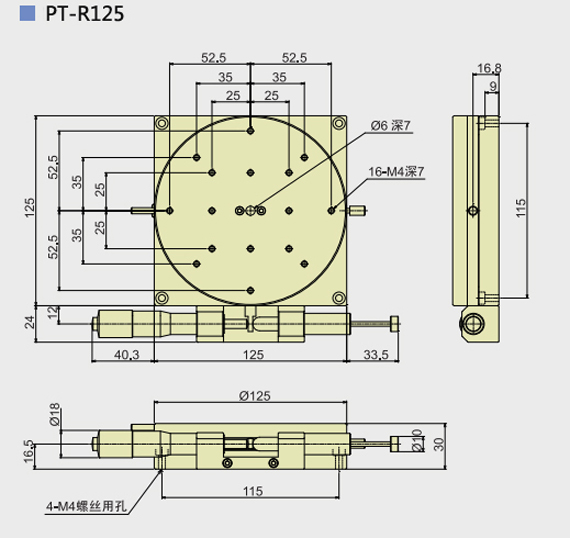

精密手动旋转台 PT-R125
型号 | PT-R125 |
台面尺寸 | Φ125 |
读数 | 32″/圈 |
行程 | 粗调360°微调±5° |
导轨 | 双轴承 |
承重 | 5kgf(49N) |
平行度 | 20μm |
偏心量 | 50μm |
自重 | 0.85kg |
材料表面处理 | 铝-黑色阳极氧化处理 |
