产品参数为电性能参数
| 型号 | PJ110-10 |
| 角度范围 | ±10° |
| 台面尺寸 | 65×65mm |
| 传动比 | 352∶1 |
| 旋转中心高 | 75 mm±0.2 mm |
| 驱动机构 | 蜗轮和蜗杆机构 |
| 导轨形式 | 交叉滚柱导轨 |
| 步进电机(1.8°) | 42BYG |
| 主体材料 | 铝合金 |
| 表面处理 | 阳极氧化发黑 |
| 中心承载 | 5kg |
| 重量 | 0.75kg |
| 分辨率 | ≈0.005°≈18″（无细分）≈1″（20细分） |
| 旋转中心精度 | 0.03 mm |
| 速度 | 7°/sec |
| 重复定位精度 | ±4″ |
| 定位精度（选配光栅） | ±9″ |
| 空回 | ±4″ |
| 丢步 | 3″ |

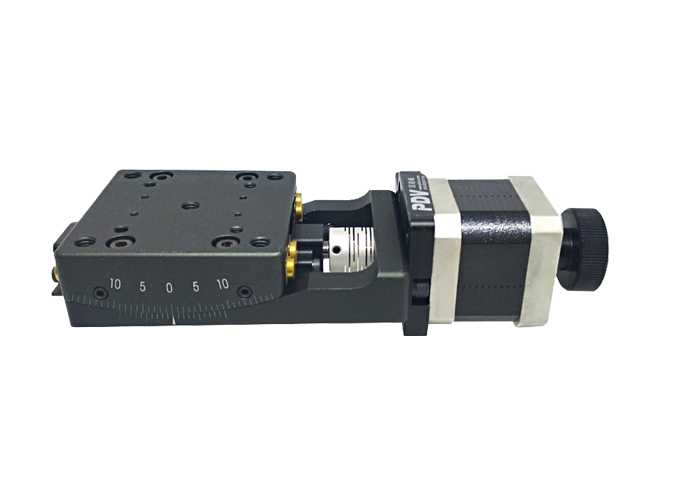

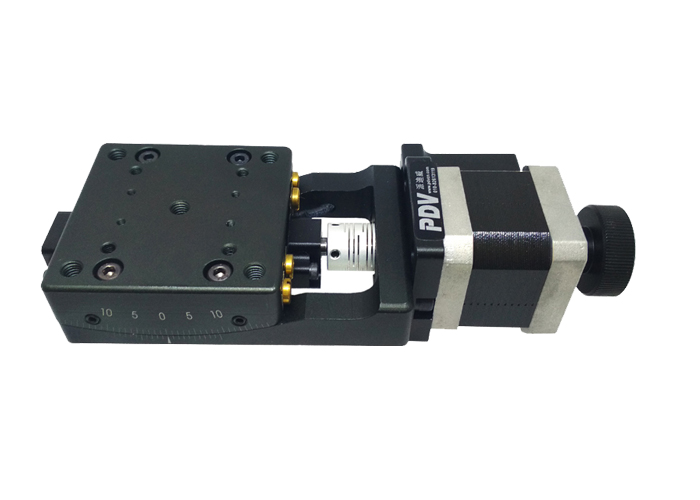

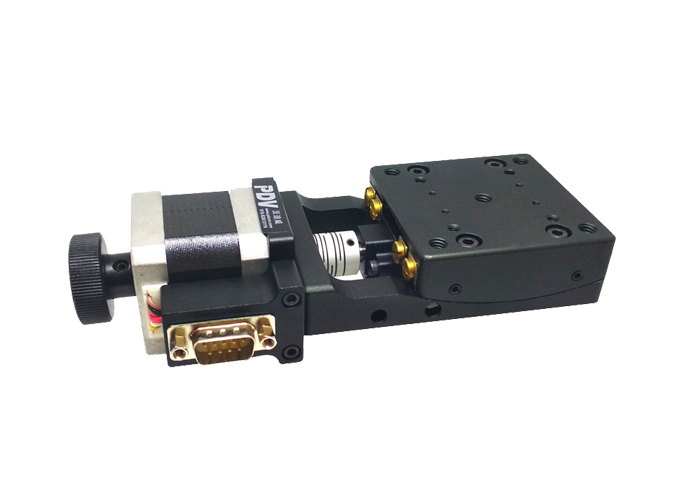

精密型电动角位台（蜗轮蜗杆）: PJ110-10
□特点：
■标配步进电机，ZD-KZ系列运动控制器可对其实现自动化控制
■旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长
■采用精密研配的蜗轮蜗杆结构，运动舒适，可以任意正向和反向旋转且空回小
■设计精巧的消空回结构，可调整长期使用造成的空回间隙
■特殊的结构设计保证了角位台台面极低的偏摆和倾斜，使运动更加平稳
■台面外围的刻度圈是激光刻划标尺，标尺可相对台面转动，方便初始定位和读数
■步进电机和蜗杆通过高品质弹性联轴节连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小
■电动角位台可平放使用也可立式使用，可与其他种类台子组成多维电动调整台
■电动角位台成对设计,可叠加,可单独使用,两种旋转半径精心设计,叠加后可绕一共点两维正交旋转

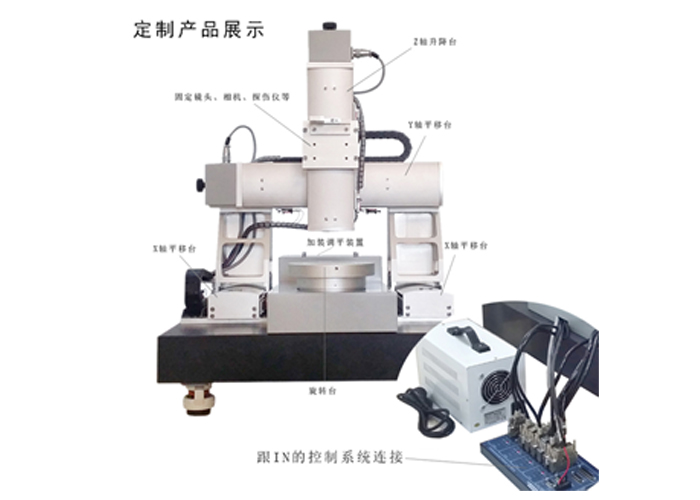

■具有限位功能，初始零位功能 ，换装伺服电机，加装旋转编码器，接受产品的改制和量身定制
