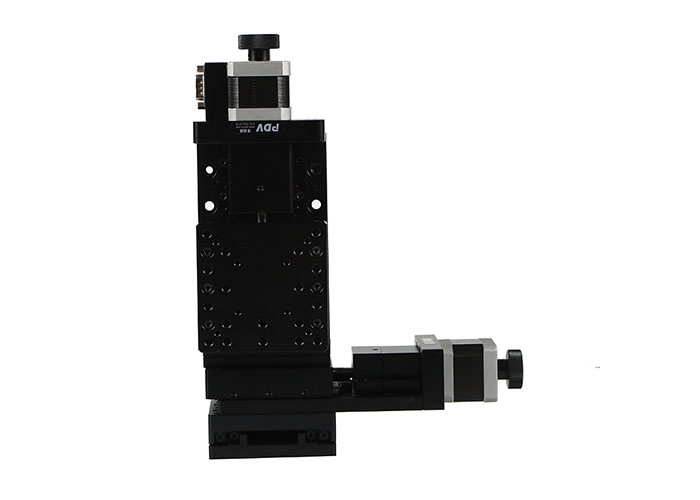

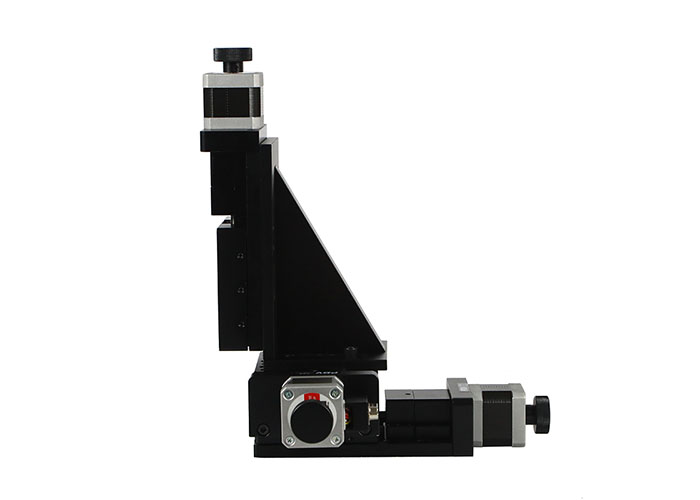

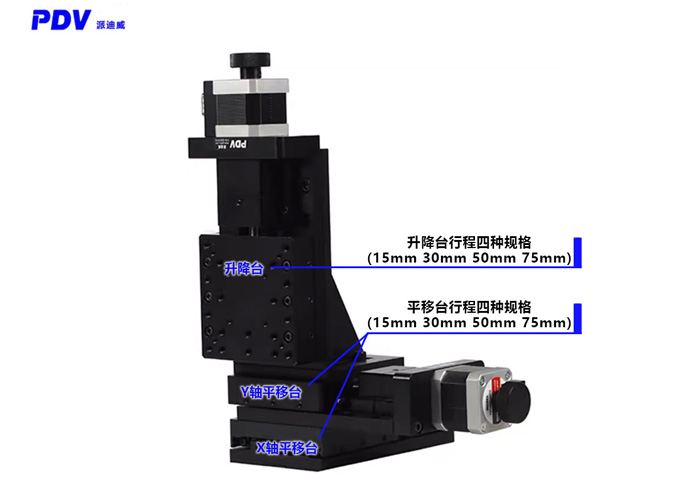

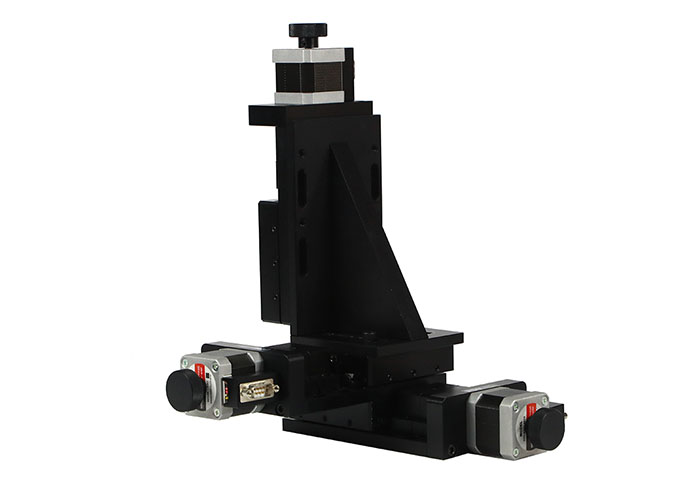

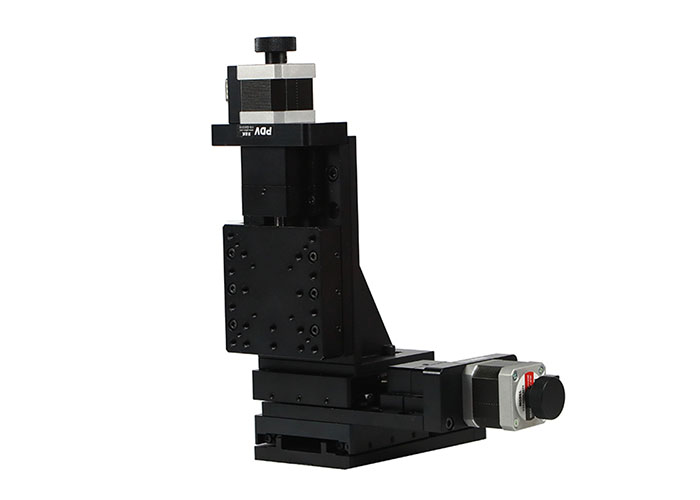

可选用不同行程组合三维
产品型号 | PP110-30 | PP110-50 | PP110-75 | PP110-15 | |
结 构 描 述 | 行程 | 30mm | 50 mm | 75 mm | 15 mm |
台面尺寸 | 90×90mm | 90×110mm | 90×110mm | 65×65mm | |
螺杆规格 | 研磨丝杆（导程1 mm） | 研磨丝杆（导程1 mm） | |||
导轨 | 精密交叉滚柱导轨 | 精密交叉滚柱导轨 | |||
步进电机(1.8°) | 42BYG | 42BYG | |||
主体材料 | 铝合金 | 铝合金 | |||
表面处理 | 阳极氧化发黑 | 阳极氧化发黑 | |||
台面承载 | 15kg | 20 kg | 5kg | ||
重量 | 1.25kg | 1.4kg | 1.7kg | 0.93kg | |
精 度 描 述 | 分辨率 |
5μ（无细分） | 5μ/脉冲（无细分） | ||
速度 | 10mm/sec | 5mm/sec | |||
重复定位精度 | 5μ | 2μ | |||
定位精度（选配光栅） | 10μ | 10μ | |||
直线度 | 8μ | 12μ | 5μ | ||
运动平行度 | 15μ | 20μ | |||
俯仰 | 25″ | 30″ | |||
偏摆 | 20″ | 25″ | |||
回程间隙 | 2μ | 2μ | |||
丢步 | 2μ | 2μ | |||
附 件 描 述 | 可加装限位开关和光耦开关 可加装光栅尺(G) 可换装伺服电机(D) | ||||
产品特性：
■标配步进电机9针接口，公司的运动控制器可对其实现自动化控制。
■产品结构小巧轻薄，适合与轻载，低速使用，科学试验使用。
■高品质精磨丝杠驱动，小导程，相同细分数可达到高的分辨率。
■巧妙的消空回螺母结构设计，可使研磨丝杠副的间隙降到Z小。
■导轨采用交叉滚柱导轨，运动舒适，有侧向调整导轨预紧力和消间隙之功能，可多维组合使用。
■精磨电移台底板和合理的导轨固定方式降低了电移台的俯仰和偏摆，使运动的直线度和平行度有较大提高。
■步进电机和研磨丝杆通过高品质弹性联轴节连接，传动同步，消偏性能好，降低了偏心扰动且噪音小。
■配有手轮，方便调试。
■两端装有限位开关，方便准确定位和保护产品。
■底座有标准孔距的螺纹孔和通孔，方便安装固定。

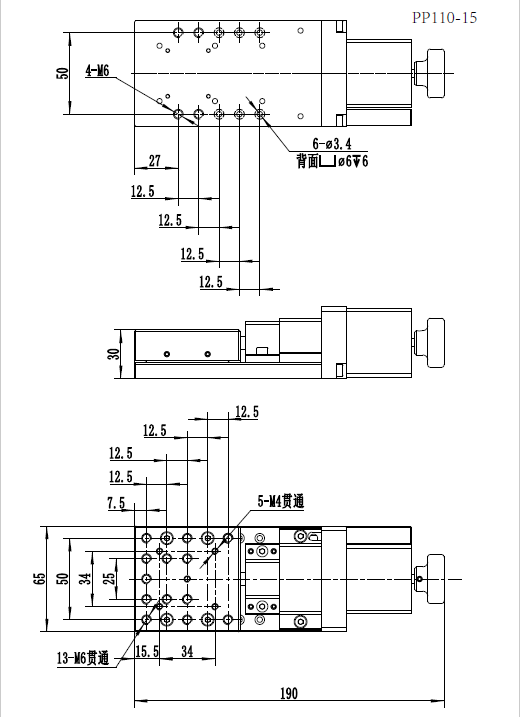

产品尺寸图：
