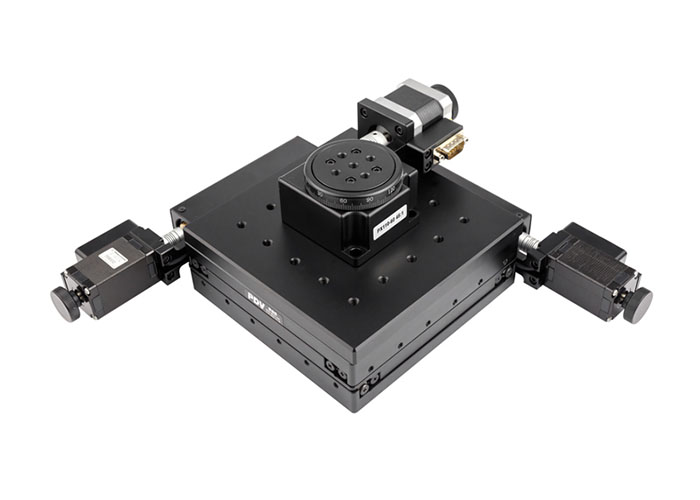

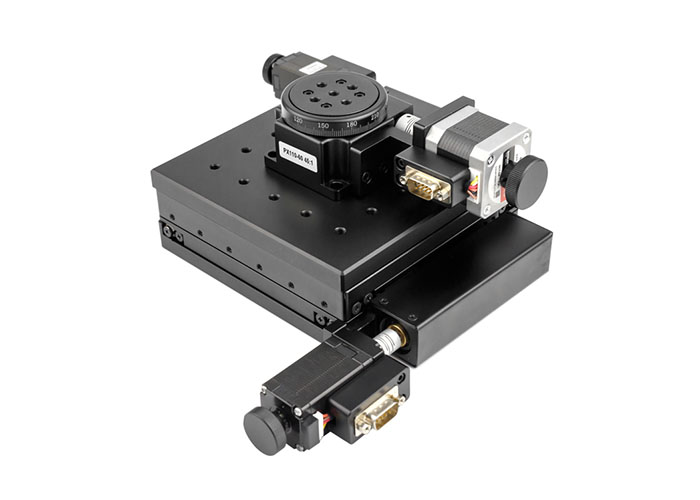

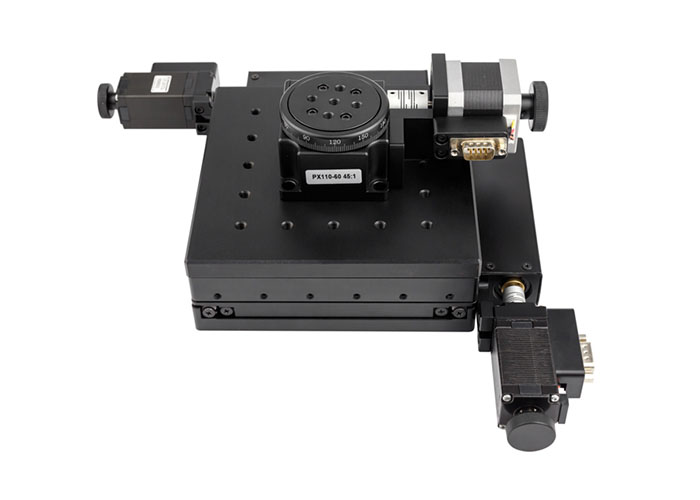

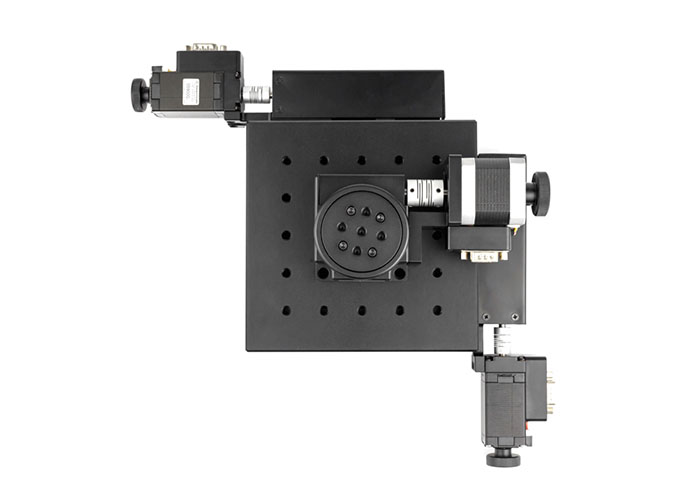

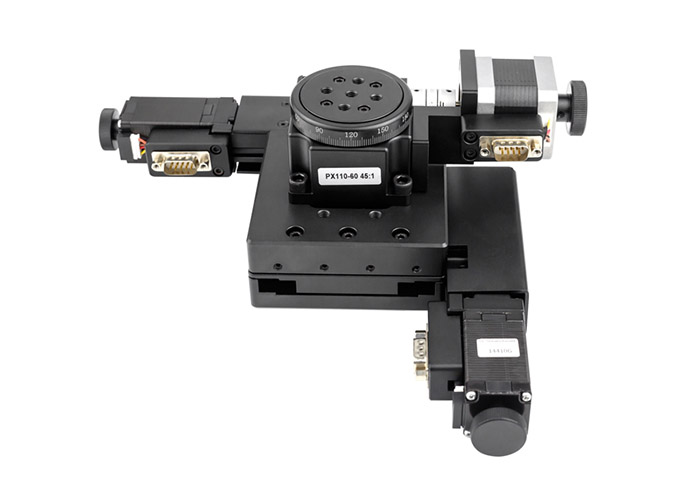

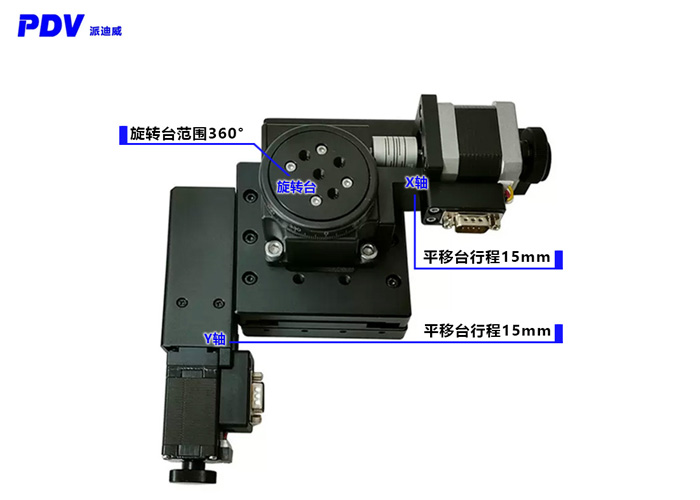

型号 | PX110-60 | |
结 构 描 述 | 角度范围 | 360° |
台面尺寸 | φ60mm | |
传动比 | 45:1或90∶1 | |
驱动机构 | 蜗轮和蜗杆机构 | |
导轨形式 | 轴承 | |
步进电机(1.8°) | 42BYG | |
主体材料 | 铝合金 | |
表面处理 | 阳极氧化发黑 | |
中心承载 | 30kg | |
重量 | 1.2kg | |
精 度 描 述 | 分辨率 | 0.02°（无细分） 0.001°=3.6″（20细分） |
速度 | 50°/sec | |
重复定位精度 | 0.005°=18″ | |
定位精度（选配光栅） | 0.01°=36″ | |
端跳精度 | 15μ | |
空回 | 0.005°=18″ | |
偏心 | 5μ | |
丢步 | 0.005°=18″ | |
平行度 | 80μ | |
型号 | PT-XY15 | |
结 构 描 述 | X，Y轴行程 | 15 mm |
台面尺寸 | 90×90mm | |
螺杆规格 | 高研丝杆副（导程1 mm） | |
导轨 | 交叉滚柱导轨 | |
步进电机（1.8°） | 28STH51H-0674B | |
主体材料 | 铝合金 | |
表面处理 | 阳极氧化发黑 | |
台面承载 | 10 kg | |
重量 | 3.2kg | |
精 度 描 述 | 分辨率 | 2.5μ（无细分）0.125μ（20细分） |
速度 | 6mm/sec | |
重复定位精度 | 1.5μ | |
定位精度（选配光栅） | 5μ | |
直线度 | 5μ | |
运动平行度 | 15μ | |
俯仰 | 50″ | |
偏摆 | 25″ | |
回程间隙 | 2μ | |
丢步 | 2μ | |
可加装光栅尺(G) | ||
可换装伺服电机(D) | ||
精密型电动旋转台(蜗轮蜗杆)：PX110-60
产品特性：(表格里精度描述栏为电性能参数)
※标配步进电机9针接口，公司的运动控制器可对其实现自动化控制。
※旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长。
※采用精密研配的蜗轮蜗杆结构，运动舒适，可以任意正向和反向旋转且空回小。
※设计精巧的消空回结构，可调整长期使用造成的空回间隙。
※特殊的结构设计保证了旋转台面低的端跳和偏心，使旋转运动更加平稳。
※旋台的中心通孔与旋转中心有严格的同轴度要求，旋台的中心孔径有严格的配合公差限制，方便客户做精密定位。
※台面外围的刻度圈是激光刻划标尺，标尺可相对台面转动，方便初始定位和读数。
※步进电机和蜗杆通过高品质弹性联轴节连接，传动同步，消偏性能好，降低了偏心扰动且噪音小。
※可与其他种类台子组成多维电动调整台。
※可选配：增加限位功能，增加初始零位 ，换装伺服电机，加装旋转编码器，接受产品的改制和定制。
※可换装三相步进电机或换装伺服电机增大旋台的转速和扭矩。
产品尺寸图：

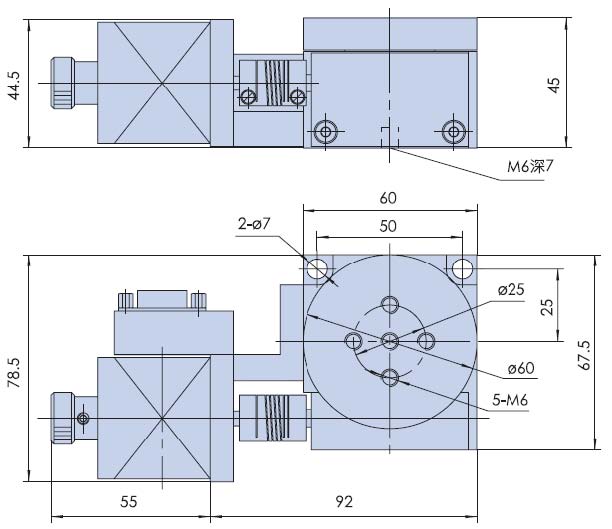

PX110-60

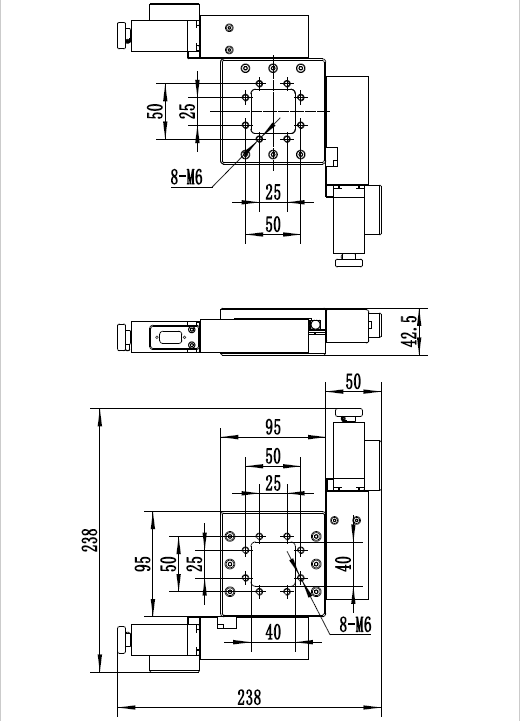

PT-XY15
