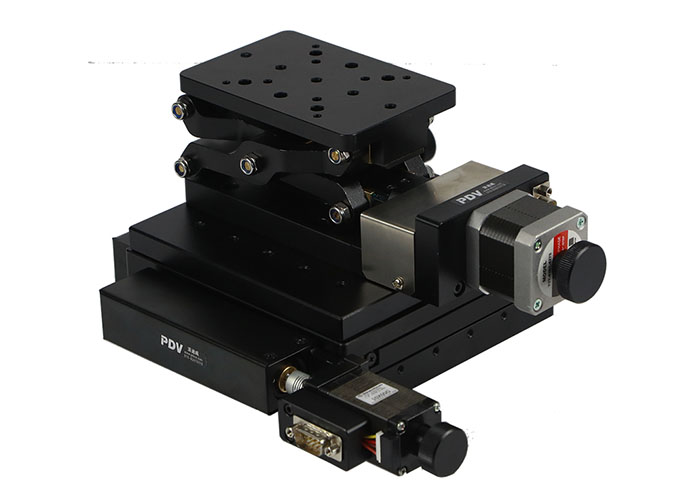

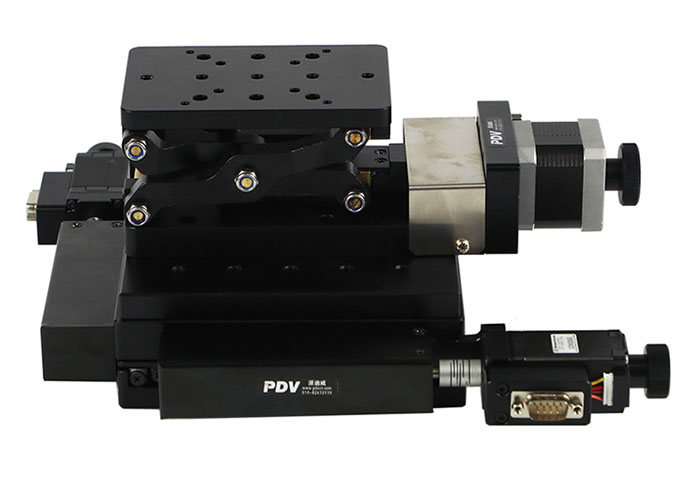

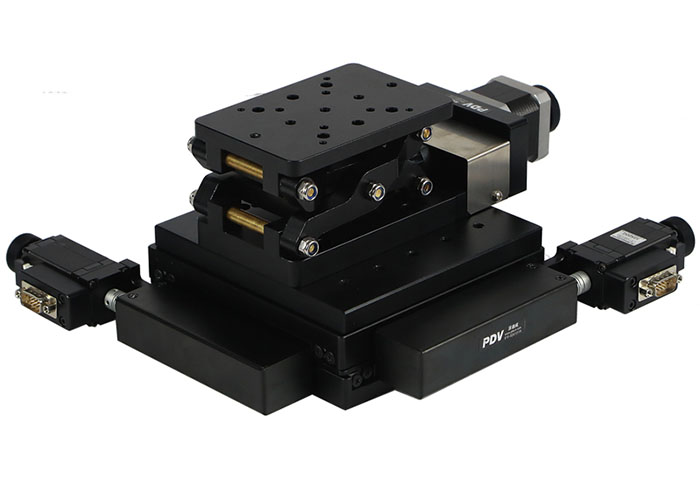

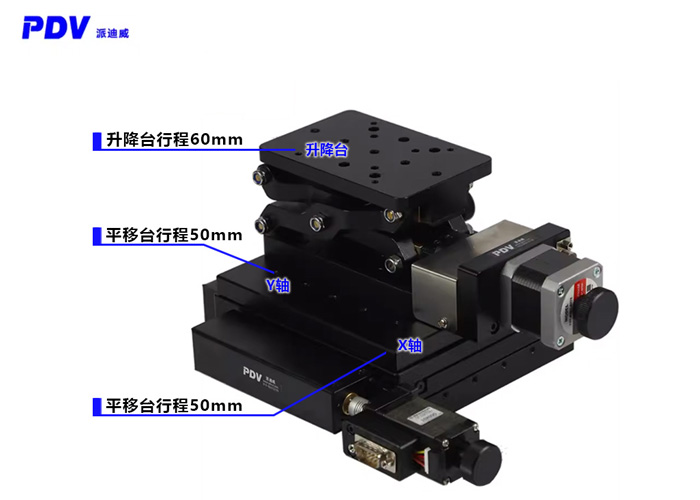

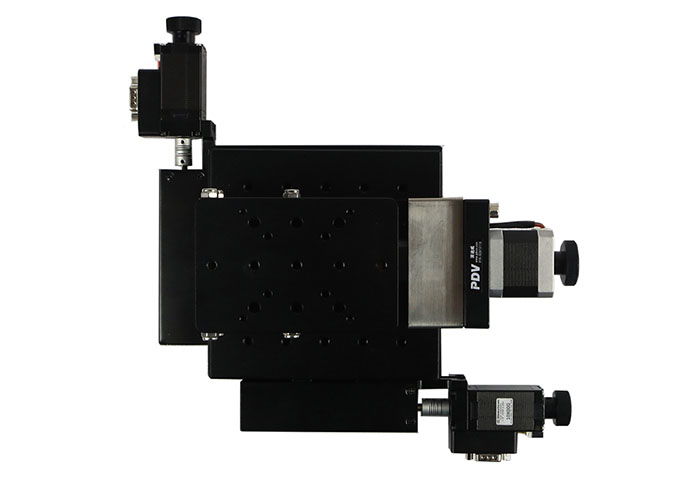

电动整体平移台PT-XY50，电动升降台PT-GD401 组合而成。
产品型号 | PT-XY50 | 产品型号 | PT-GD401 | |
结 构 描 述 | X，Y轴行程 | 50 mm | 行程 | 60 mm |
台面尺寸 | 155×155mm | 台面尺寸 | 120mm×80mm | |
螺杆规格 | 自加工丝杆副 | 驱动机构 | 精研丝杠副 | |
导轨 | 高级交叉滚柱导轨 | 导轨形式 | 滑动导轨 | |
步进电机（步距角） | 国产普通28（1.8°）电机 | 步进电机(1.8°) | 42BYG | |
主体材料 | 铝合金 | 主体材料 | 铝合金 | |
表面处理 | 阳极氧化发黑 | 表面处理 | 阳极氧化发黑 | |
台面承载（kg） | 10 | 中心承载 | 5kg | |
重量(kg) | 3.2 | 重量 | 1.15kg | |
精 度 描 述 | 分辨率 | 5μm（无细分） ,0.625μm (8细分） | z小调整量 | 5μ（无细分） 0.25μ（20细分） |
速度 | 6mm /sec | 速度 | /sec | |
重复定位精度 | 40μm | 重复定位精度 | 10μ | |
定位精度（选配光栅） | 50μm | 空回 | 4μ | |
直线度 | 5μm | 丢步 | 3μ | |
运动平行度 | 15μm | |||
俯仰 | 50″ | |||
偏摆 | 25″ | |||
回程间隙 | 2μm | |||
丢步 | 2μm | |||
回程间隙 | 2μm | |||
可加装光栅尺(G) | ||||

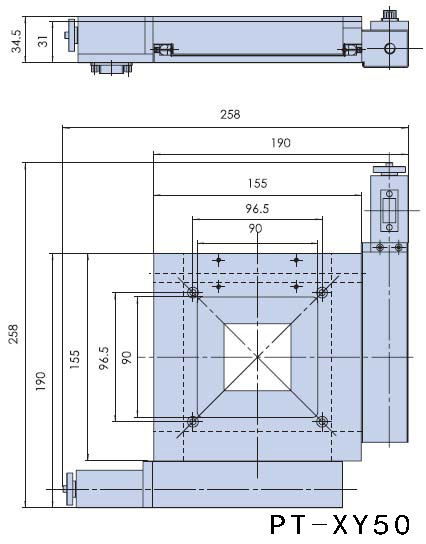

PT-XY50产品尺寸图：
PT-GD401尺寸图：
