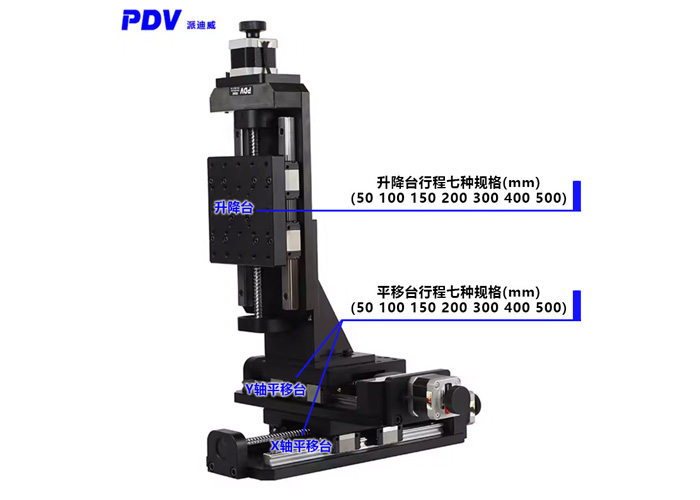

可选用不同行程组合三维，X Y Z三方向移动
产 品 型 号 | PT-GD140G-50 | PT-GD140G-100 | PT-GD140G-150 | PT-GD140G-200 | PT-GD140G-300 | PT-GD140G-400 | PT-GD140G-500 | ||||
结 构 参 数 | 行程 | 50 mm | 100 mm | 150 mm | 200 mm | 300 mm | 400 mm | 500 mm | |||
台面尺寸 | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | 120×120mm | ||||
螺杆规格 | 精密滚珠螺杆（导程4 mm） | 滚珠螺杆（导程5 mm） | |||||||||
导轨 | 精密线性滑块导轨 | ||||||||||
步进电机(步距角) | 42（1.8°） | 57（1.8°） | |||||||||
主体材料 | 铝合金 | ||||||||||
表面处理 | 阳极氧化发黑 | ||||||||||
台面中心负载 | 30 kg | 50 kg | |||||||||
平台自重 | 2.8kg | 3.4kg | 4.5kg | 5.2kg | 6.3kg | 7.2kg | 8.3kg | ||||
精 度 参 数 | 8细分分辨率 | 2.5μm | 3.125μm | ||||||||
速度 | 20mm/sec | 40mm/sec | 50mm/sec | ||||||||
重复定位精度 | 5μm | ||||||||||
诀队定位精度 | 8μm | ||||||||||
直线度 | 5μm | 6μm | 8μm | ||||||||
运动平行度 | 10μm | 15μm | 20μm | ||||||||
俯仰 | 25″ | 50″ | 60″ | ||||||||
偏摆 | 20″ | 25″ | 30″ | ||||||||
回程间隙 | 2μm | ||||||||||
丢步运动 | 3μm | 5μm | |||||||||
附件描述 | 可加装失电制动功能(Z) | ||||||||||
可加装光栅尺(G) | |||||||||||
可换装伺服电机(D) | |||||||||||
可加装防尘罩(F) | |||||||||||
