规格:
服务:
常见问题:
产品型号 | PT-SW05 |
台面尺寸 | Φ200mm |
角度范围 | 360° |
传动比 | 10∶1/30∶1 |
驱动机构 | 齿轮传动 |
导轨形式 | 轴承 |
电机 | 400W/700W伺服电机 |
主体材料 | 铝合金 |
表面处理 | 阳极氧化染黑 |
中心承载 | 10kg |
重量 | 58kg |
分辨率 | 0.01°=36″（无细分）；0.0005°=1.8″（20细分） |
速度 | 360°/sec |
重复定位精度 | 0.005°=18″ |

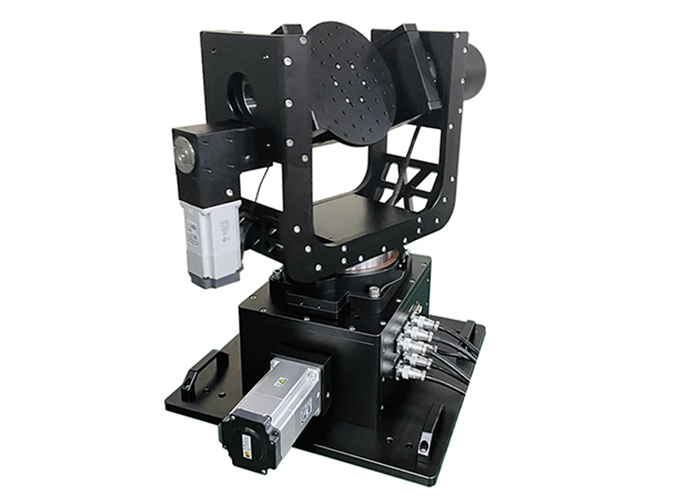

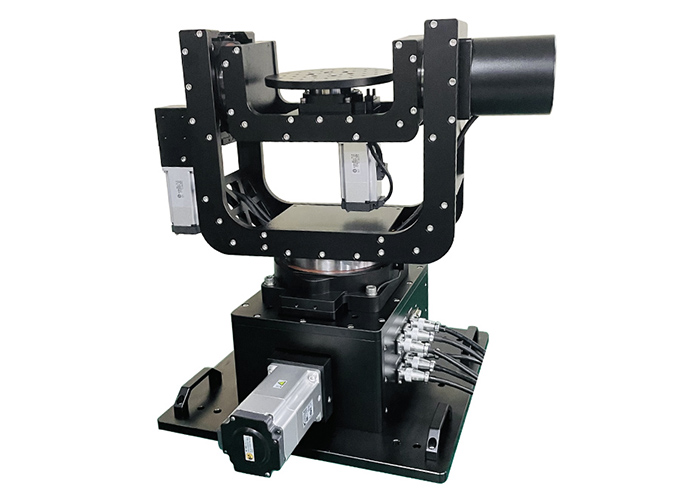

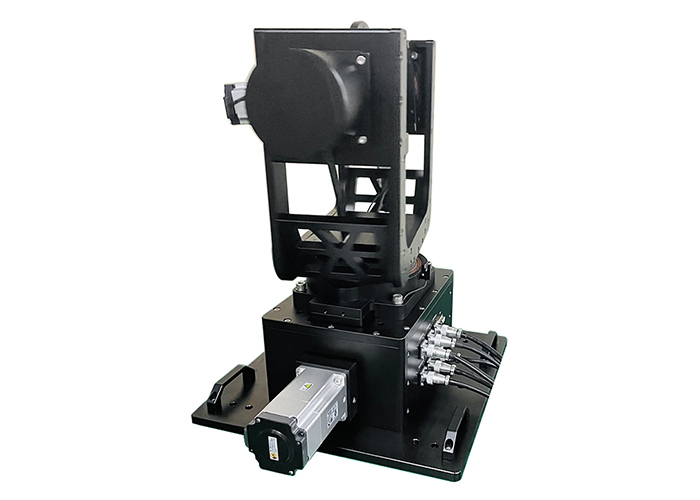

| 产品型号：PT-SW05（加编码器） | ||
| 结构描述 | 角度范围 | 绕X，Y，Z三轴360° |
| 台面尺寸 | Ø200mm | |
| 传动比 | 底部方位轴，减速比100:1， | |
| 侧面俯仰轴，减速：100:1， | ||
| 上面滚转轴，减速比：10:1 | ||
| 驱动机构 | 蜗轮和蜗杆机构 | |
| 绝对式编码器（三晟传感） | SE38S6-17-1-SGG | |
| 导轨形式 | 轴承 | |
| 伺服电机（松下） | 400W | |
| 主体材料 | 铝合金 | |
| 表面处理 | 阳极氧化发黑 | |
| 设备重量 | ≥80kg | |
| 速度 | 130°/sec | |
| 中心承载 | 10kg | |
| 精确角度输出 | 0.005°=18″ | |
| 绝对定位精度 | 0.01°=36″ | |
| 端跳精度 | 20µ | |

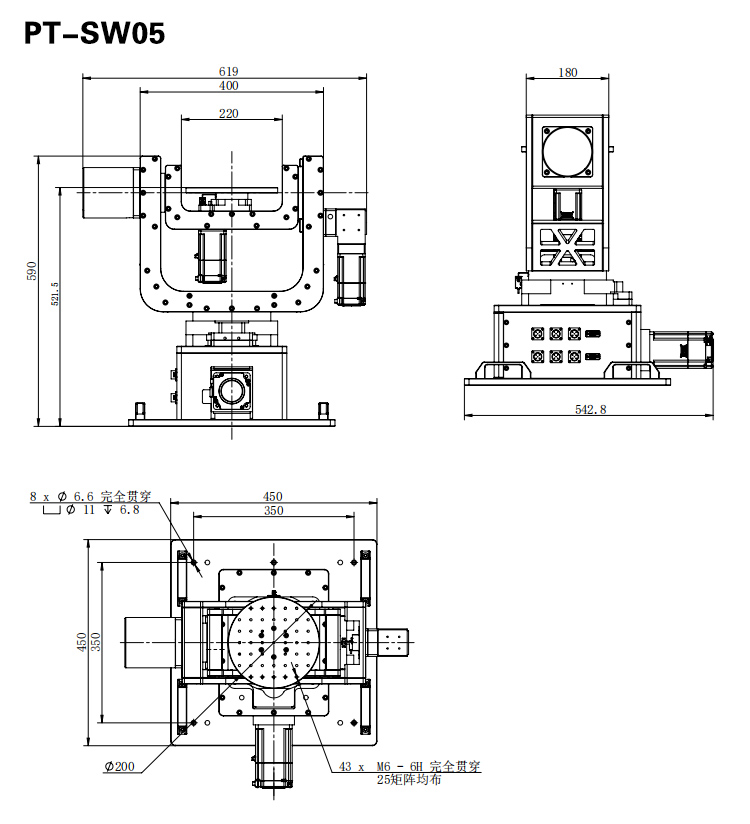

PT-SW05电动三维转台 尺寸图：
注意事项:
我们很高兴你能和我们合作。为了节省你的时间，在选择产品时，请查看参数或与我们的销售沟通，避免你购买的产品，因参数与你的使用要求不一致，耽误你的工期进度。我们再次感谢你的支持。
