产品参数为电性能参数
| 产品型号 | PX110-560 | |
| 结构描述 | 角度范围 | 360° |
| 台面尺寸 | φ560mm | |
| 传动比 | 256∶1 | |
| 驱动机构 | 蜗轮和蜗杆机构 | |
| 导轨形式 | 交叉滚子轴承 | |
| 步进电机（1.8°） | 57BYG | |
| 主体材料 | 铝合金 | |
| 表面处理 | 阳极氧化发黑 | |
| 中心承载 | 150kg | |
| 重量 | 35kg | |
| 精度描述 | 分辨率 | 0.01°（无细分） |
| 速度 | 2°/sec | |
| 重复定位精度 | 0.01°=36″ | |
| 定位精度（选配光栅） | 0.02°=72″ | |
| 端跳精度 | 40μ | |
| 空回 | 0.01°=36″ | |
| 偏心 | 20μ | |
| 丢步 | 0.005°=18″ | |
| 平行度 | 120μ | |

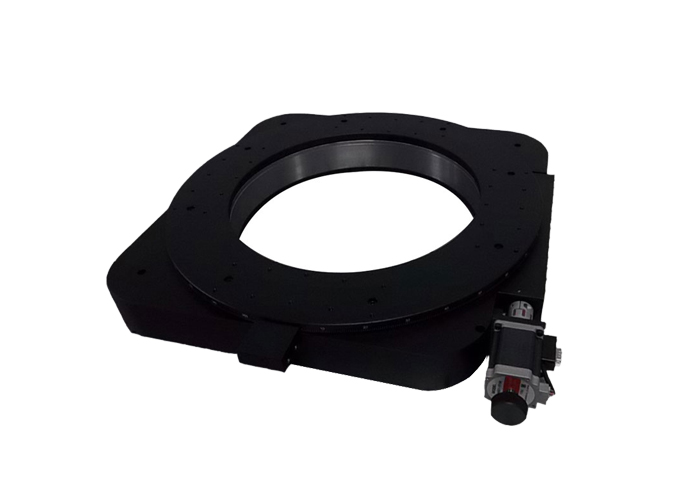

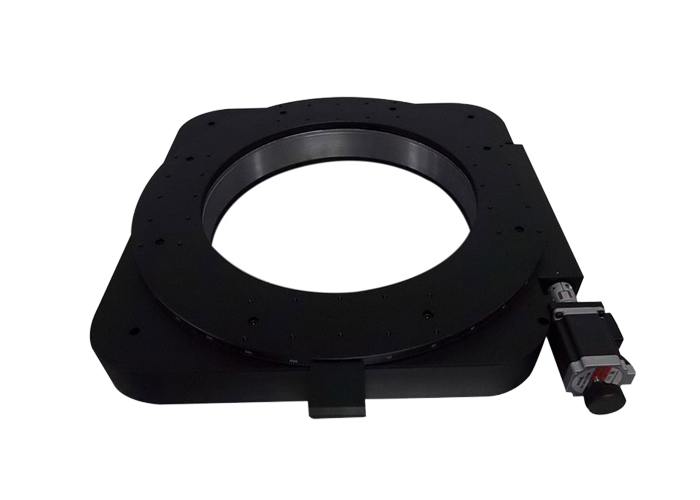

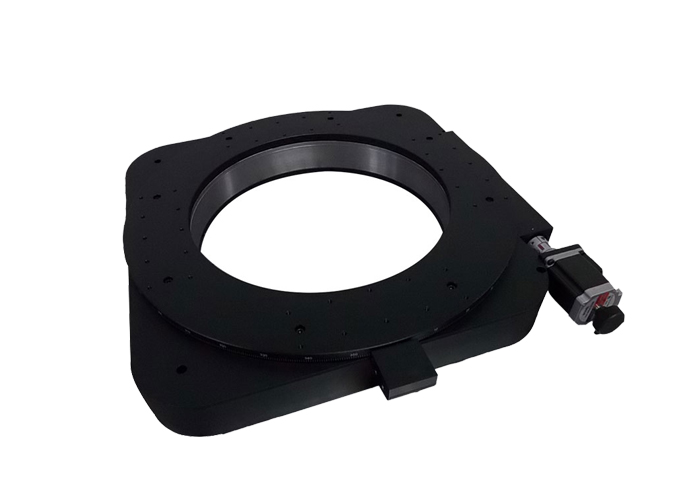

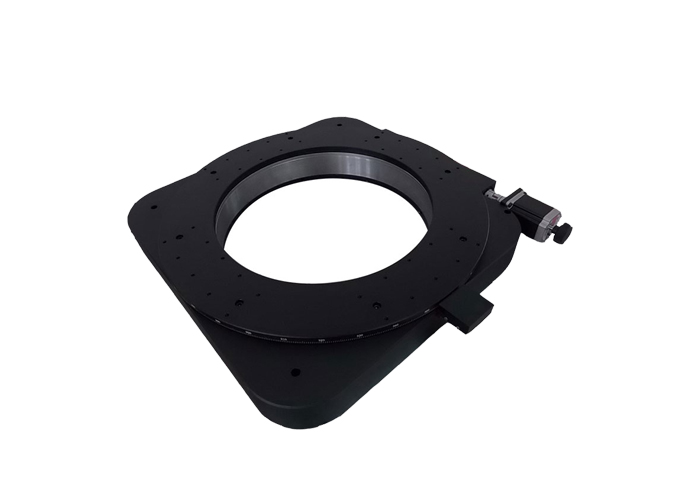

精密型电动旋转台（蜗轮）PX110-560
□产品特性：
■标配步进电机，ZK系列动控制器可对其实现自动化控制
■旋转轴系采用多道工艺精密加工而成，配合精度高，承载大，寿命长
■采用精密研配的蜗轮蜗杆结构，运动舒适，可以任意正向和反向旋转且空回小
■设计精巧的消空回结构，空回小，可调整长期使用造成的空回间隙
■特殊的结构设计保证了旋转台面低的端跳和偏心，使旋转运动更加平稳
■旋台的中心通孔与旋转中心有严格的同轴度要求，旋台的中心孔径有严格的配合公差限制，方便客户做精密定位
■台面外围的刻度圈是激光刻划标尺，标尺可相对台面转动，方便初始定位和读数
■步进电机和蜗杆通过高品质弹性联轴节连接，传动同步，消偏性能好，大大降低了偏心扰动且噪音小

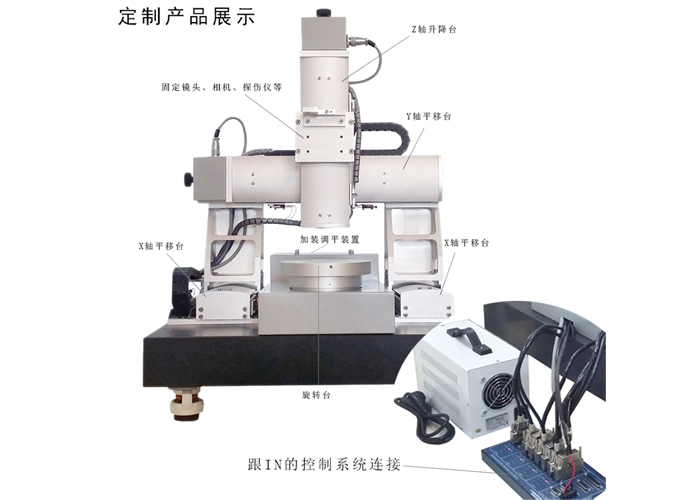

■电动旋转台可平放使用也可立式使用，可与其他种类台子组成多维电动调整台
■可增加限位功能，增加初始零位 ，换装伺服电机，加装旋转编码器，接受产品的改制和量身定制
■可换装三相步进电机或换装伺服电机增大旋台的转速和扭矩
