规格:
服务:
常见问题:
型号 | PT-SD71 |

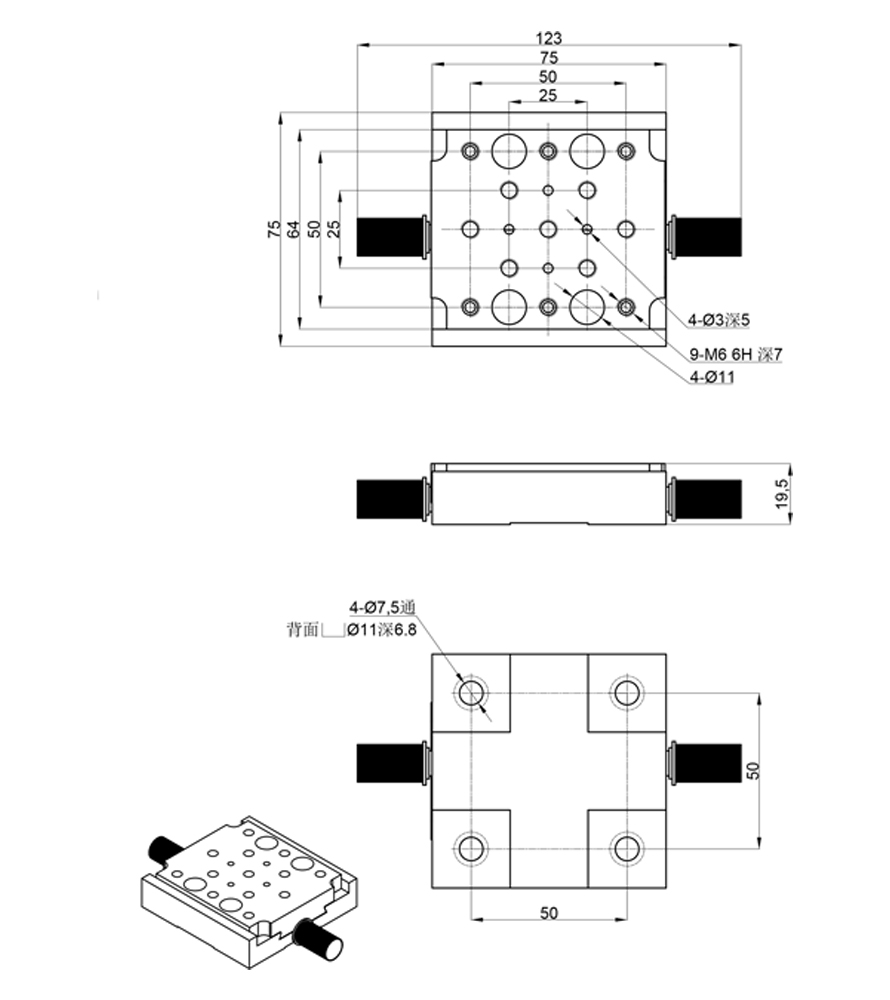

规格 | 75*75*19.6mm(不包含旋钮) |
承载能力 | 30kg |
行程范围 | ±12.5mm |
重量 | 260g |
材质 | 7075铝合金 |

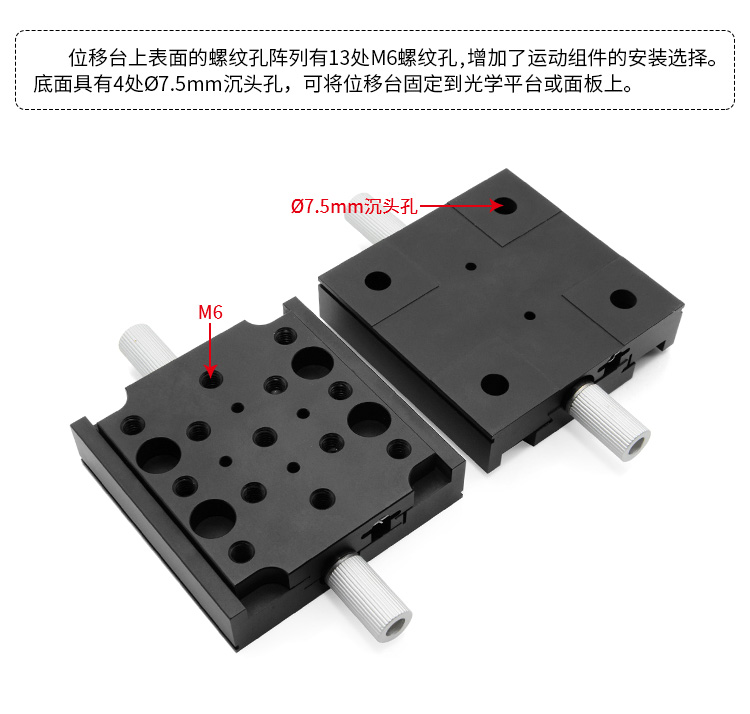

螺纹类型 | 13处M6螺孔、4处φ7.5mm沉头孔 |

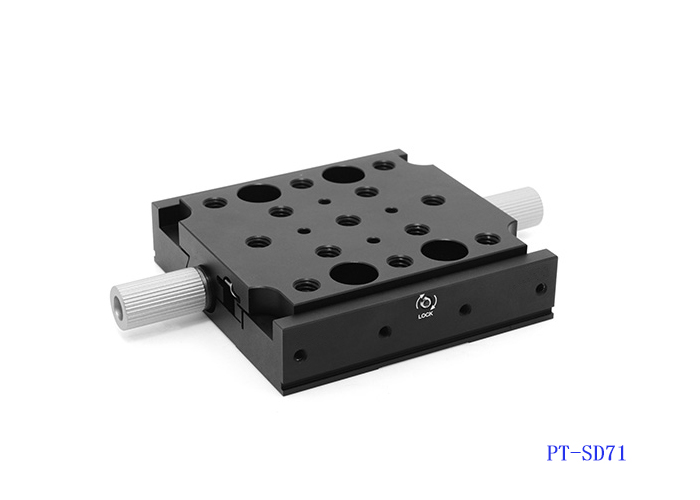

PT-SD71精密手动燕尾式平移台
产品特性
1、燕尾形滑动轴承可实现土12.5mm线性行程;
2、两端处的手拧旋钮可调整行程;
3、模块化设计方便正交搭建XYZ三轴配置;
4、台面多螺纹孔阵列，大限度地增加运动组件的安装选择。

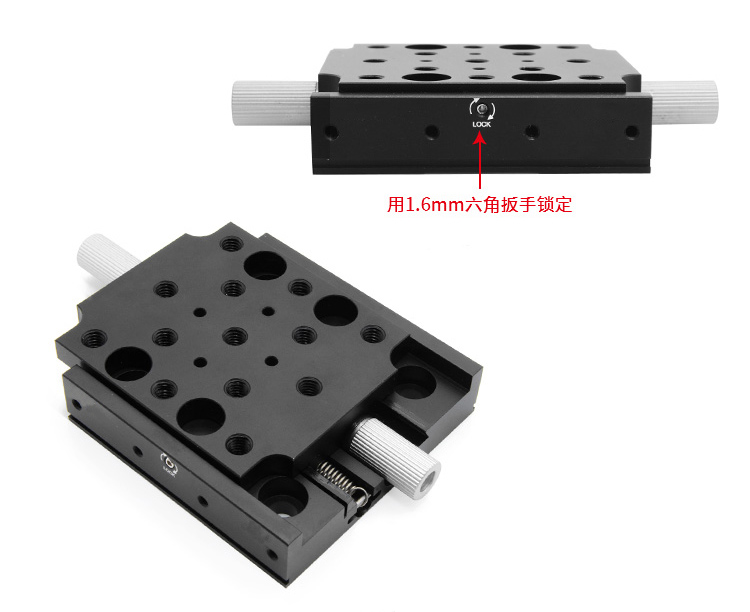

PT-SD71燕尾位移台适用于一般的运动控制应用，它提供25mm行程，使用M6* 1mm的导螺杆,在整个行程范围内提供平稳的线性定位。导螺杆每转一圈使位移台移动1mm。位移台侧面的锁定片中间的螺丝锁定，以防意外运动。

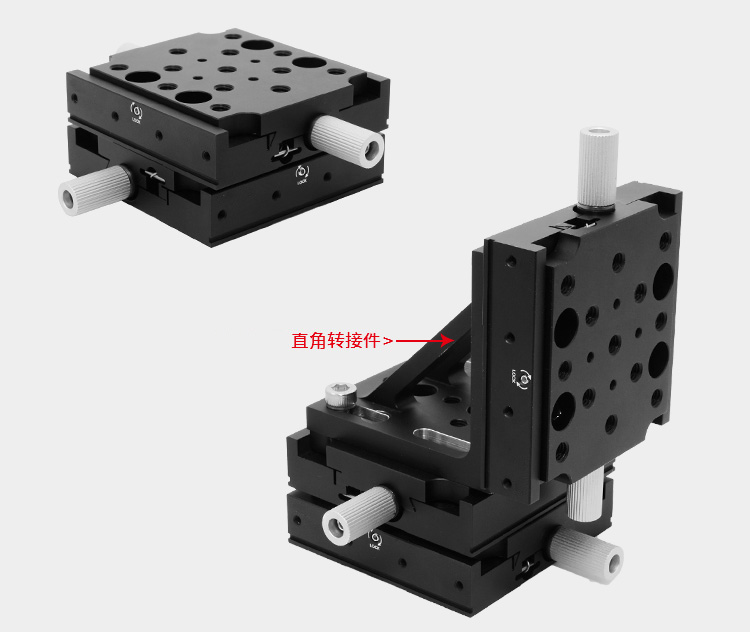

位移台使用模块化设计,方便搭建2轴和3轴配置。对于搭建XY轴配置,直接连接两个位移台。对于Z轴运动，需要加一个直角转接件来垂直安装位移台。
