产品名称: 高精度手动平移台单轴位移台PT-SD73/SD74

高精度手动平移台PT-SD73/PT-SD74

产品特点

1、模块化设计便于将位移台组合成XY和XYZ配置;

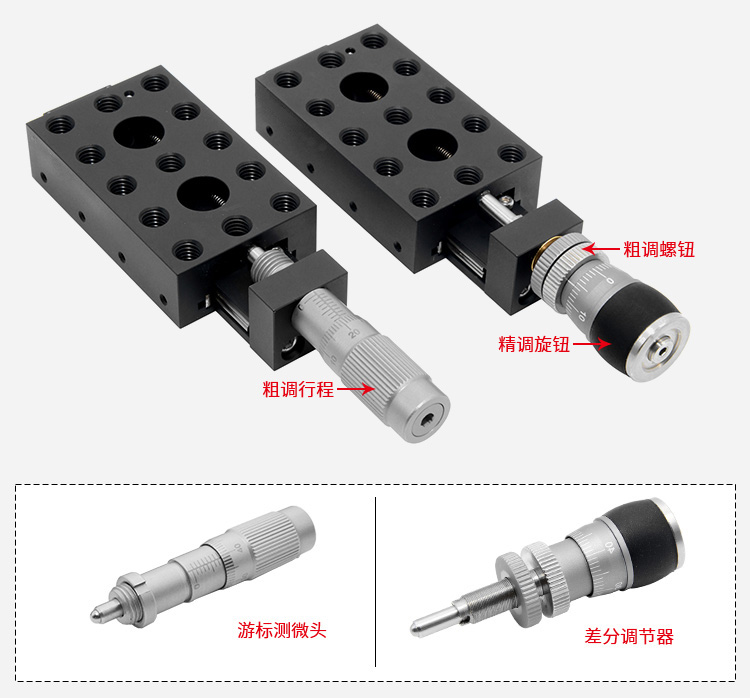

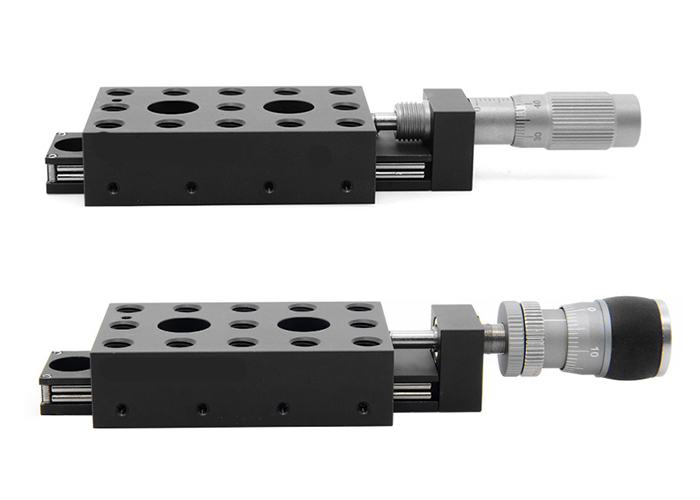

2、提供配测微头或差分调节器的装配选择;

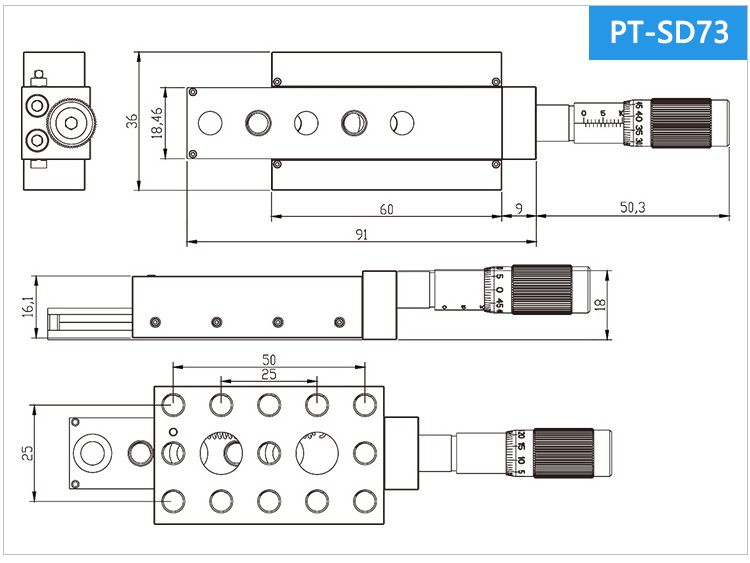

3、PT-SD73位移台行程有13mm,分度为10μm;

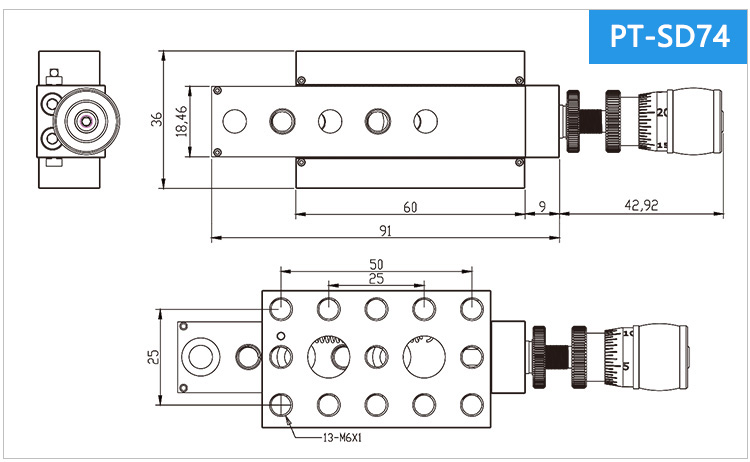

4、PT-SD74位移台的行程有8mm,粗调每转一圈移动0.35mm,精调分度2μm;

5、15个M6螺纹安装孔。

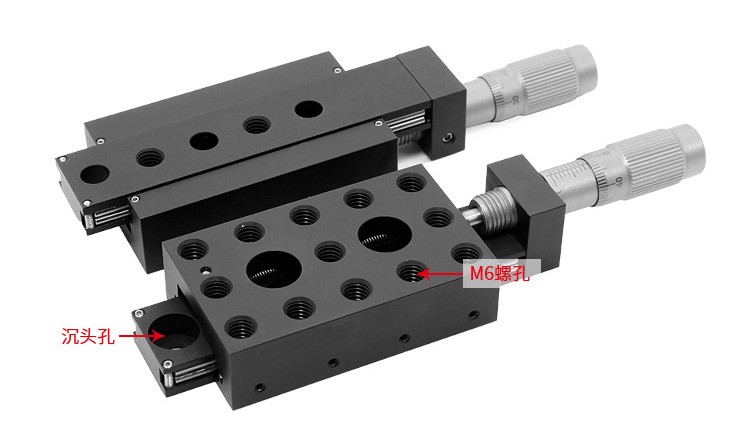

这款单轴位移台具有硬化钢线性轴承，以便精确运动并延长使用寿命。位移台预配测微头或差分调节器做驱动器，每个位移台面上有15处M6螺孔和底部具有2处06.0mm沉头孔,用户可用M6帽头螺丝将其安装到面包板或光学平台上。

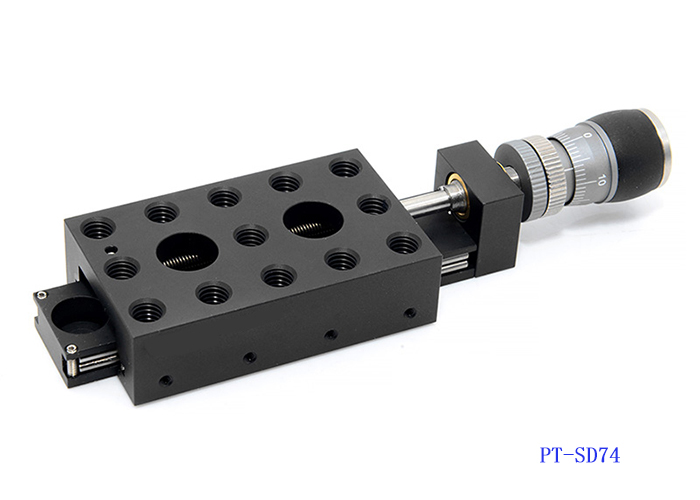

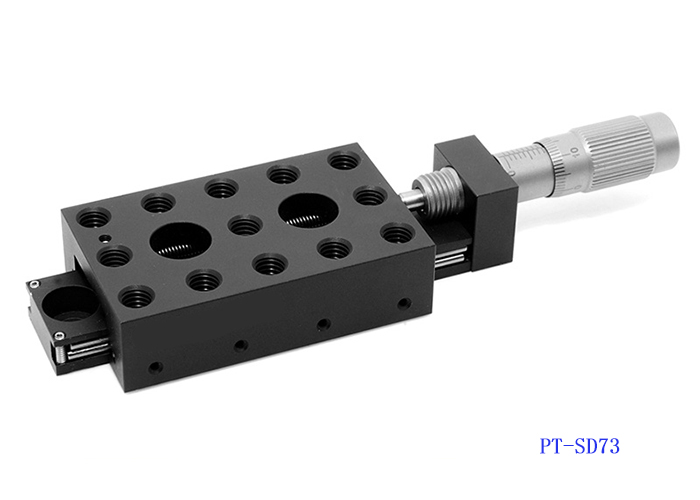

单轴位移台台面总行程为25mm。而PT-SD73配置了SM13测微头驱动器,该测微头的行程有13mm,分度为10μm。而对于需要更高分辨率的应用搭建，还提供带差分调节器的PT-SD74位移台，粗调可通过调节器上的手拧螺丝锁定，可调行程8mm,粗调每转-圈移动0.35mm, 差动精调分度精度2μm。

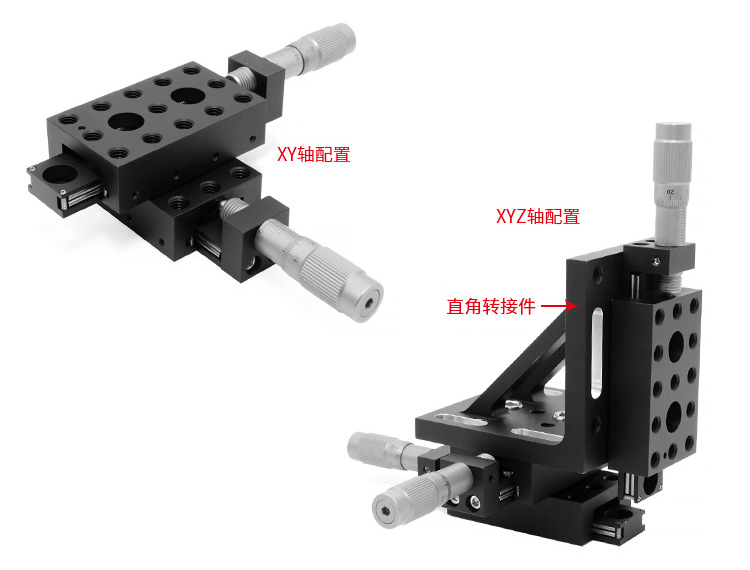

除了做单轴位移台使用，模块化的外观设计，方便2个位移台叠交装配组合成XY轴位移台。如要搭建XYZ配置的位移台，则需搭配直角转接件。
