产品名称: 双轴线性位移台XY轴平移台手动精调光学实验滑台 PT-SD79/SD80

PT-SD79两轴位移台 产品特性

1、双轴旋转位移台，带旋转平台和可拆卸的无孔顶板;

2、 360°的连续旋转;

3、沿着X轴和Y轴具有13mm的线性行程;

4、带SM1(1.035"-40)螺纹中心孔，附带2个卡环;

5、从底部到安装平面高度为25.4mm，到无孔顶板高度32.2mm;

6、附带定位销用于在平台的通孔上对准标准载玻片。

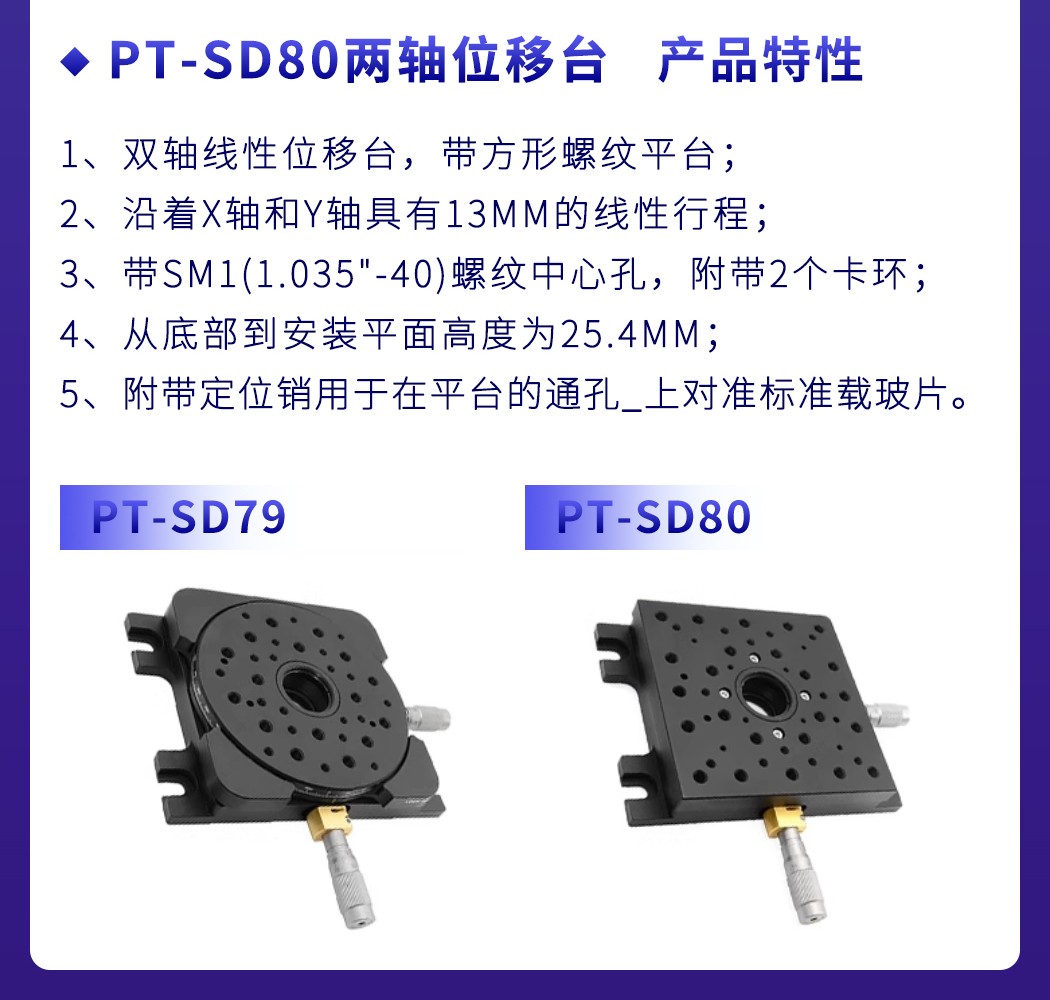

PT-SD80两轴位移台 产品特性

1、双轴线性位移台，带方形螺纹平台;

2、沿着X轴和Y轴具有13mm的线性行程;

3、带SM1(1.035"-40)螺纹中心孔，附带2个卡环;

4、从底部到安装平面高度为25.4mm;

5、附带定位销用于在平台的通孔上对准标准载玻片。

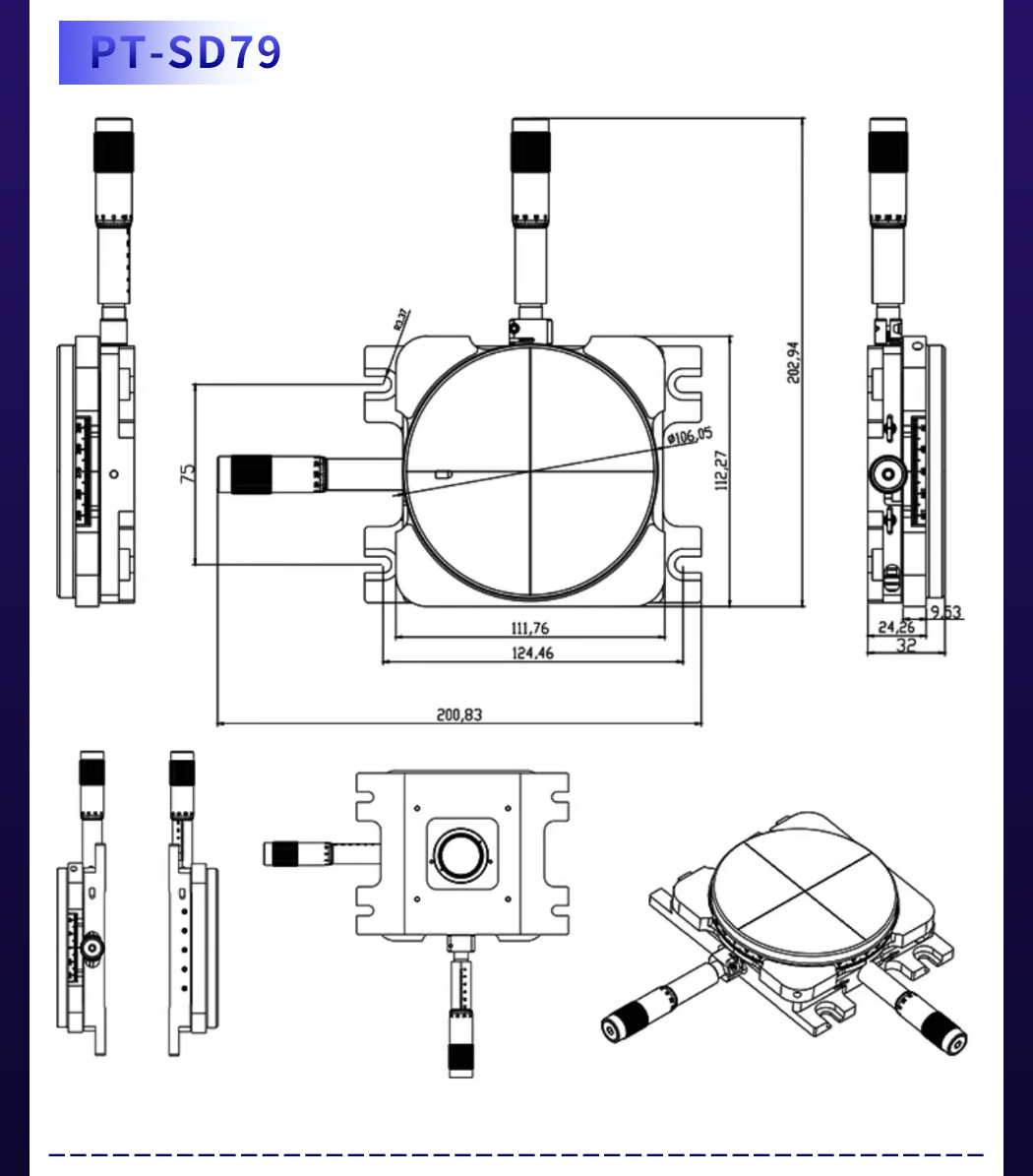

产品尺寸图

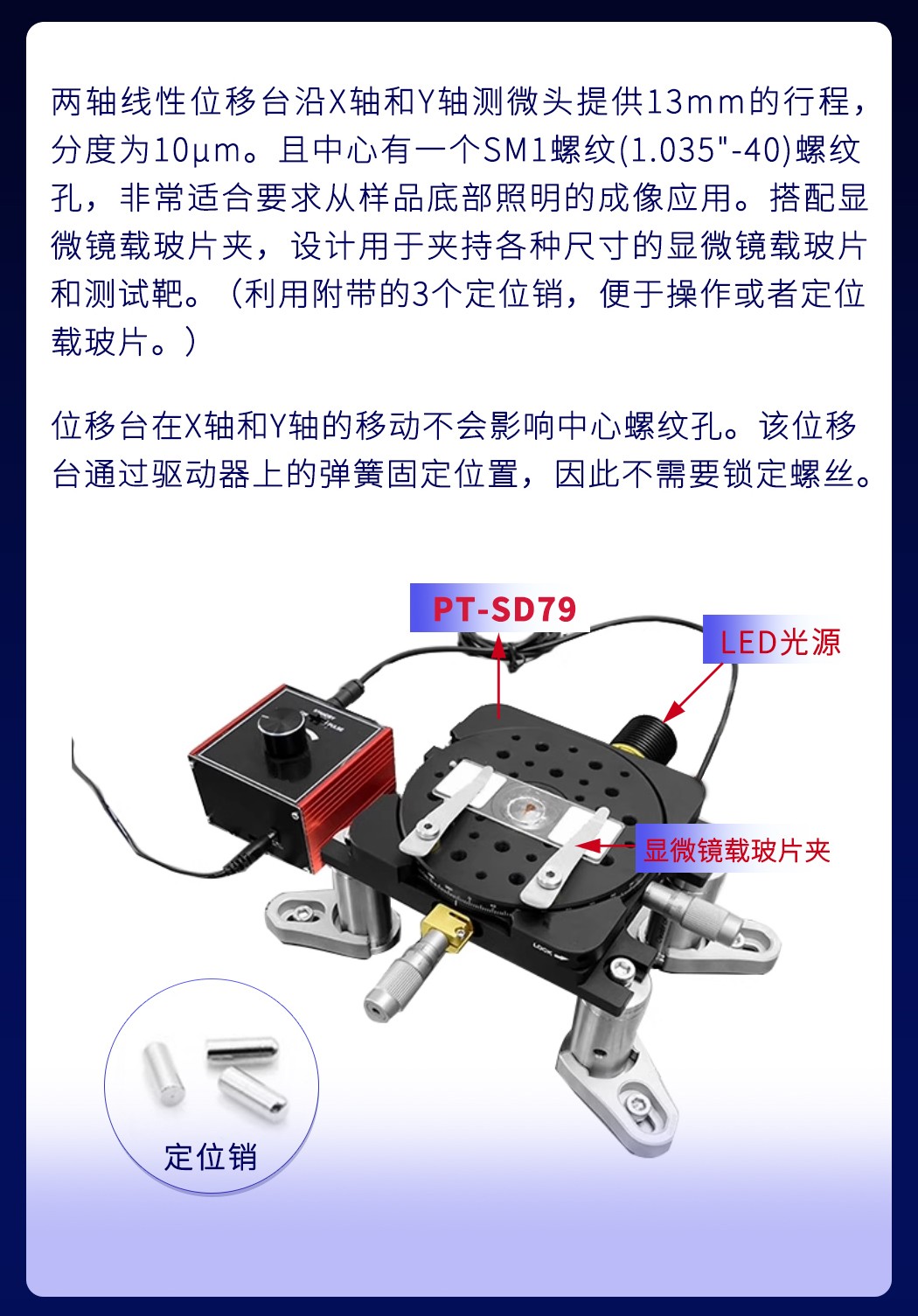

两轴线性位移台沿X轴和Y轴测微头提供13mm的行程，分度为10μm。且中心有一个SM1螺纹(1.035"-40)螺纹孔,非常适合要求从样品底部照明的成像应用。搭配显微镜载玻片夹,设计用于夹持各种尺寸的显微镜载玻片和测试靶。(利用附带的3个定位销，便于操作或者定位载玻片。)

位移台在X轴和Y轴的移动不会影响中心螺纹孔。该位移台通过驱动器上的弹簧固定位置，因此不需要锁定螺丝。

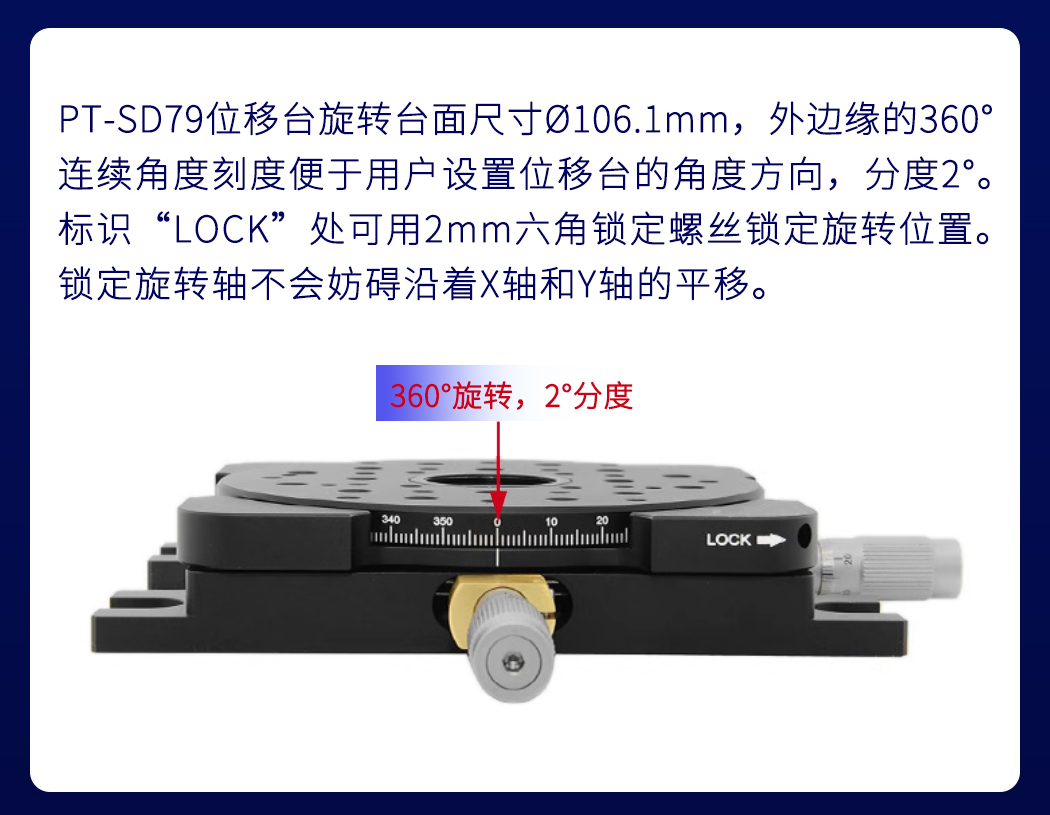

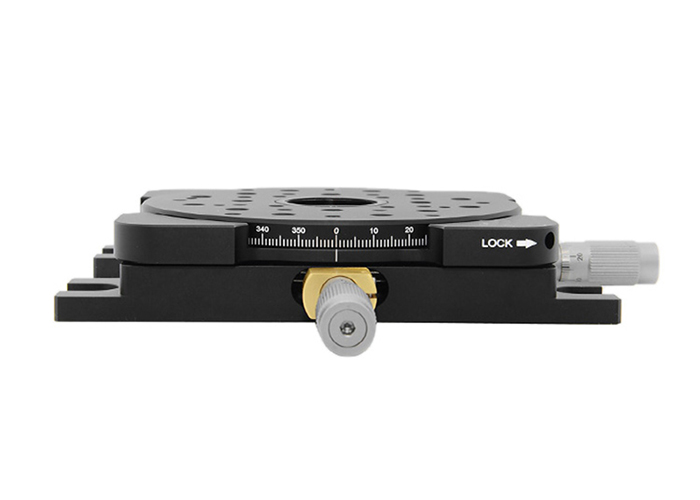

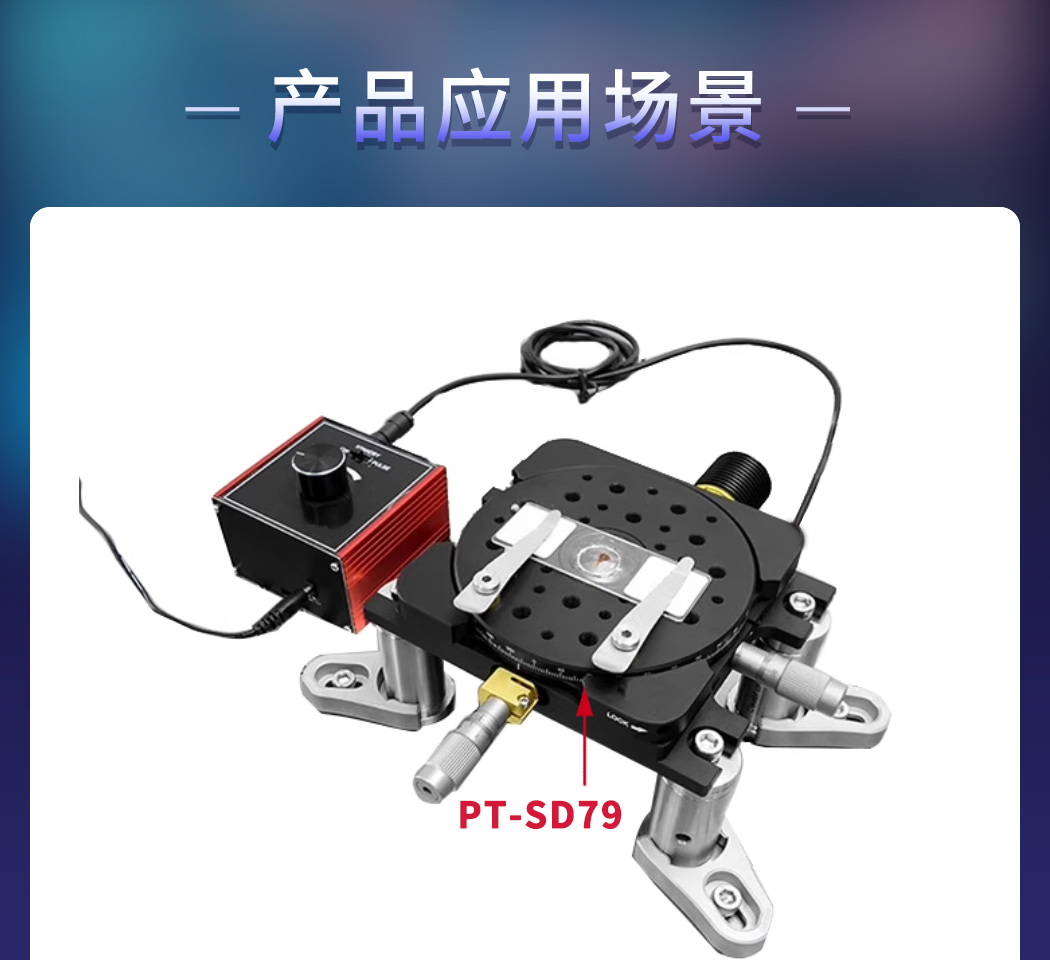

PT-SD79位移台旋转台面尺寸Ø106.1mm，外边缘的360°连续角度刻度便于用户设置位移台的角度方向，分度2°。标识“LOCK”处可用2mm六角锁定螺丝锁定旋转位置。锁定旋转轴不会妨碍沿着X轴和Y轴的平移。

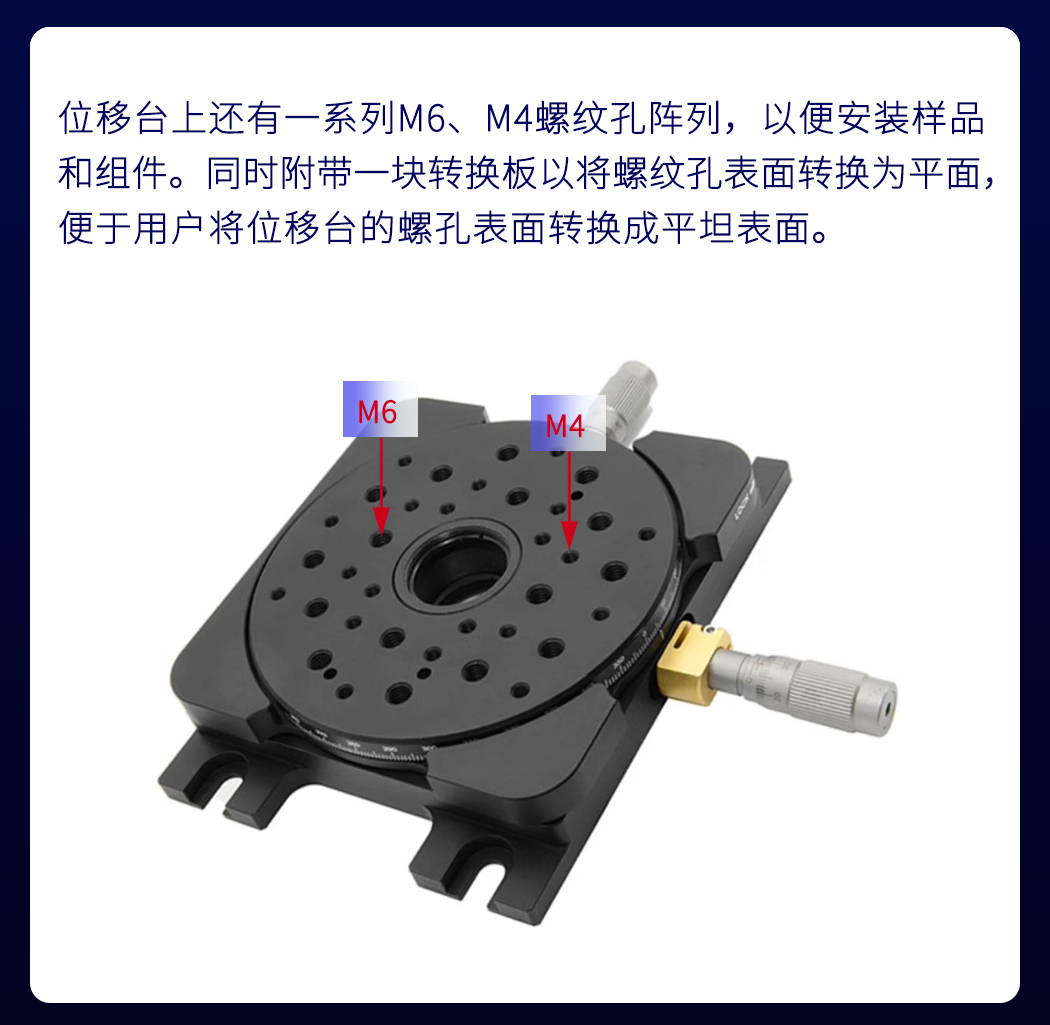

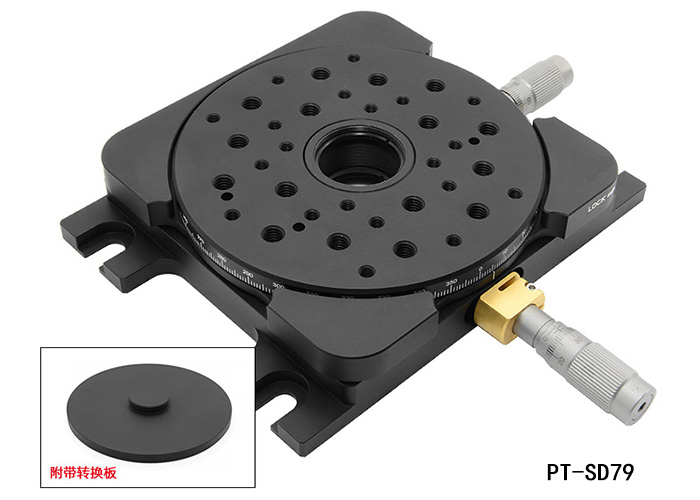

位移台上还有一系列M6、M4螺纹孔阵列，以便安装样品和组件。同时附带一块转换板以将螺纹孔表面转换为平面，便于用户将位移台的螺孔表面转换成平坦表面。

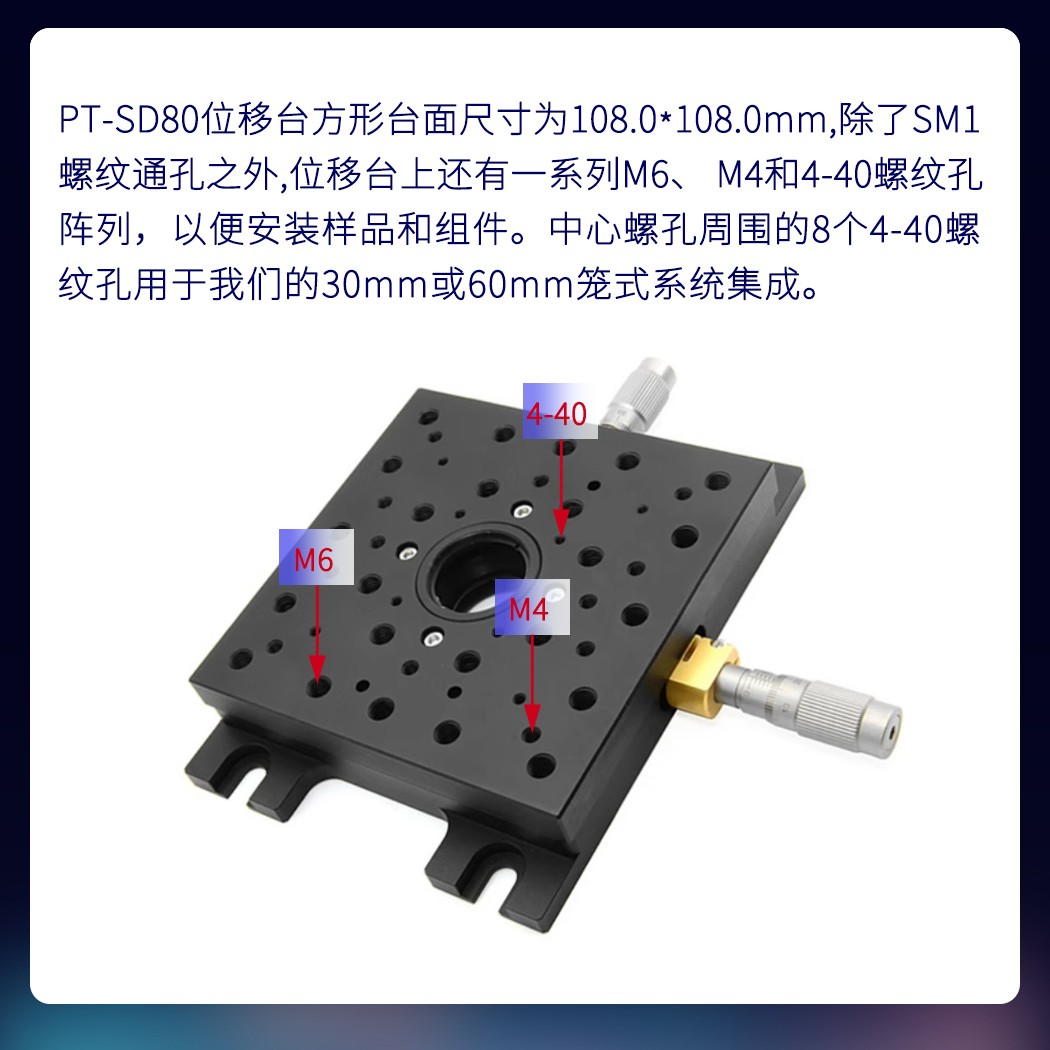

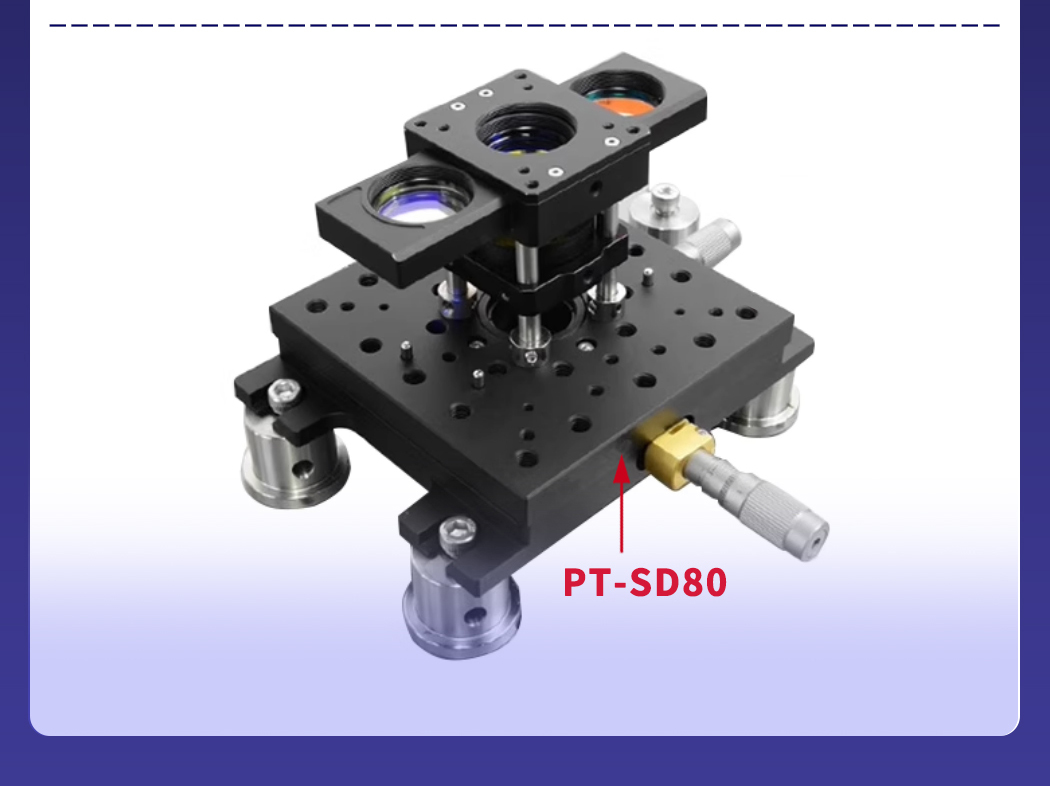

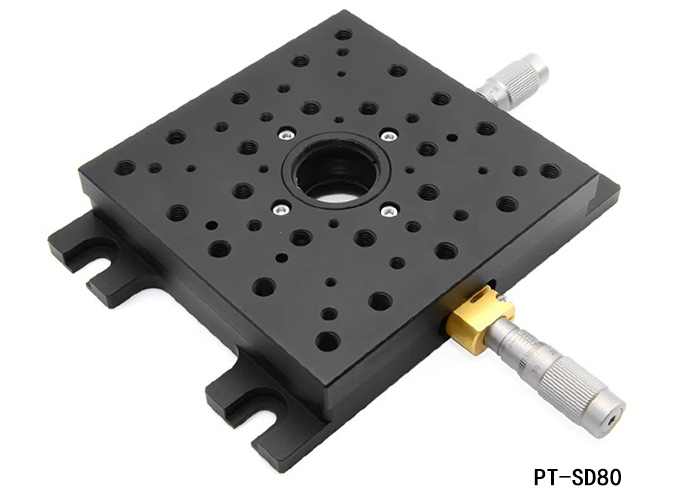

PT-SD80位移台方形台面尺寸为108.0* 108.0mm,除了SM1螺纹通孔之外,位移台上还有一系列M6、 M4和4-40螺纹孔阵列， 以便安装样品和组件。中心螺孔周围的8个4-40螺纹孔用于我们的30mm或60mm笼式系统集成。
