一、概述

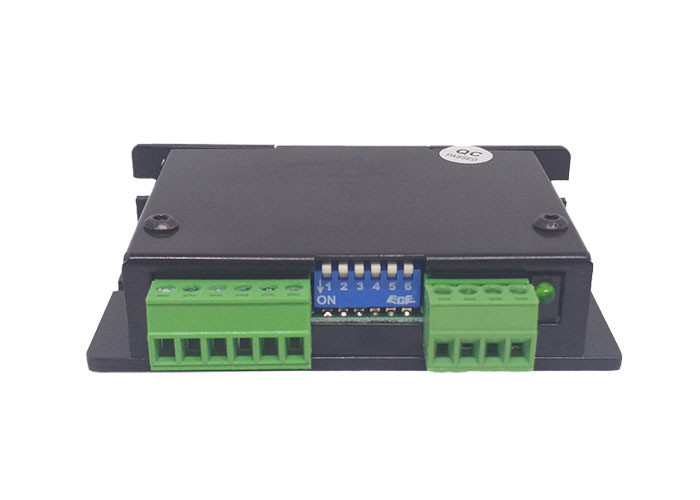

---型细分型两相混合式步进电机驱动器，采用直流18～50V供电，适合驱动电压24V～50V，电流小于4.0A外径42～86毫米的两相混合式步进电机。此驱动器采用全数字电流环进行细分控制，电机的转矩波动小，低速运行平稳，振动和噪音低。高速时可输出相对较高的力矩，定位精度高。广泛适用于雕刻机、数控机床、包装机械、传动设备等分辩率要求较高的设备上
主要特点：
1 平均电流控制，两相正弦电流驱动输出
2 直流18～50V供电
3 光电隔离信号输入/输出
4 有过压、欠压、过流、相间短路保护功能
5 十六档细分和自动半流功能
6 八档输出相电流设置
7 具备脱机功能
8 启动转速高
9 高速力矩大

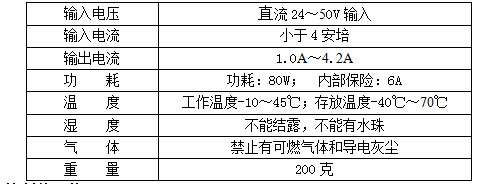

一、电气参数
二、控制信号接口
图1是驱动器的接线原理图
1、控制信号定义
PLS/CW+： 步进脉冲信号输入正端或正向步进脉冲信号输入正端
PLS/CW-： 步进脉冲信号输入负端或正向步进脉冲信号输入负端
DIR/CCW+： 步进方向信号输入正端或反向步进脉冲信号输入正端
DIR/CCW-： 步进方向信号输入负端或反向步进脉冲信号输入负端
ENA+： 脱机使能复位信号输入正端
ENA-： 脱机使能复位信号输入负端
脱机使能信号有效时复位驱动器故障，禁止任何有效的脉冲，驱动器的输出功率元件被关闭，电机无保持扭矩。
2、控制信号连接
上位机的控制信号可以高电平有效，也可以低电平有效。当高有效时，把所有控制信号的负端连在一起作为信号地，低有效时，把所有控制信号的正端连在一起作为信号公共端。 现在以集电极开路和PNP输出为例，接口电路示意图如下：
图1. 输入接口电路（共阳极接法）控制器集电极开路输出
图2. 输入接口电路（共阴极接法）控制器PNP输出
注意：VCC值为5V时，R短接；
VCC值为12V时，R为1K，大于1/8W电阻；
VCC值为24V时，R为2K，大于1/8W电阻；
R必须接在控制器信号端。
三、功能选择（用驱动器面板上的DIP开关实现）
1、设置电机每转步数

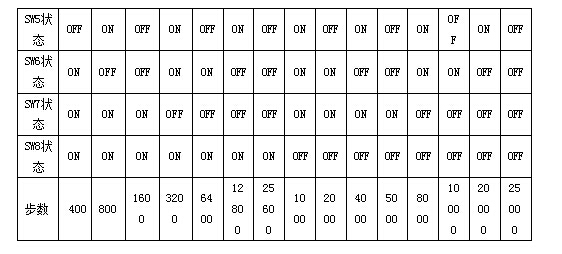

驱动器可将电机每转的步数分别设置为400、500、800、1000、1250、1600、2000、2500、3200、4000、5000、6400、8000、10000、12800步。用户可以通过驱动器正面板上的拨码开关的SW5、SW6、SW7、SW8位来设置驱动器的步数（如表1）：
2、控制方式选择
拨码开关SW4位可设置成两种控制方式：
当设置成“OFF”时，为有半流功能。
当设置成“ON”时，为无半流功能。
3、设置输出相电流

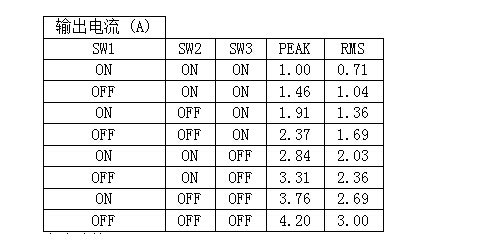

为了驱动不同扭矩的步进电机，用户可以通过驱动器面板上的拨码开关SW1、SW2、SW3位来设置驱动器的输出相电流（有效值）单位安培，各开关位置对应的输出电流，不同型号驱动器所对应的输出电流值不同。具体见表2
半流功能是指无步进脉冲500ms后，驱动器输出电流自动降为额定输出电流的70%，用来防止电机发热。4、半流功能
四、功率接口
1、+V、GND：连接驱动器电源
+V：直流电源正级，电源电压直流16～50V。电流是5A。
GND：直流电源负级。
2、A+ A- B+ B-：连接两相混合式步进电机
驱动器和两相混合式步进电机的连接采用四线制，电机绕组有并联和串联接法，并联接法，高速性能好，但驱动器电流大(为电机绕组电流的1.73倍) ，
串联接法时驱动器电流等于电机绕组电流。

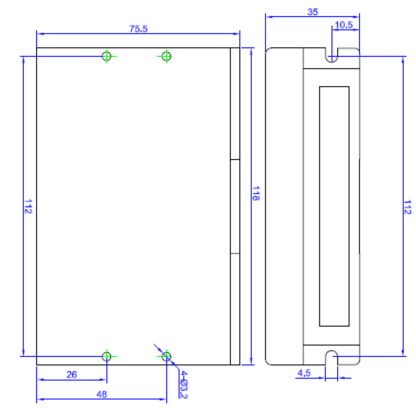

五、 安装
周围要有20mm的空间，不能放在其它发热的设备旁，要避免粉尘、油雾、腐蚀性气体，湿度太大及强振动场所。
六 故障诊断
1、状态灯指示
RUN： 绿灯，正常工作时亮。
ERR： 红灯，故障时亮，电机相间短路、过压保护和欠压保护。

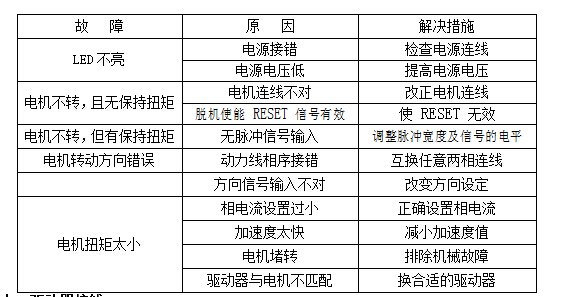

2、故障及排除
七、驱动器接线

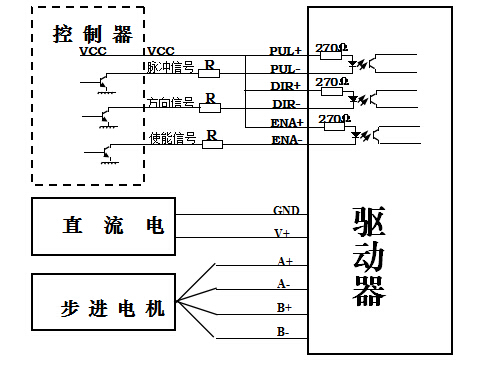

一个完整的步进电机控制系统应含有步进驱动器、直流电源以及控制器（脉冲源）。以下为典型系统接线图：
