规格:

一、概述

移动平台控制器用于控制步进电机驱动的移动平台实现多种运动,也可用于使用两相步进电机驱动的其它设备的控制。自带摇杆可实现直接手动方式的运动控制;从控制软面版实现运动控制,或者由计算机编程实现更加灵活多样的控制方式。每台移动平台控制器多可独立或联合控制 台步进电机,实现多达四维空间的任意方式运动。移动平台的位置信息实时显示在 LCD 显示屏上。

同时内置运动控制和电机驱动模块,控制连接简单化;命令控制、  驱动程序等灵活多样的编程控制方式,可支持多种软件控制的开发。

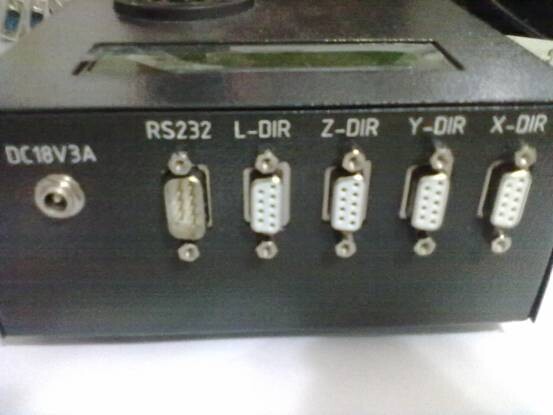

二、连接方法

运动控制器 步进电机运动控制器 KZ-100

1通道:用 DB9()DB9()连接电缆与移动平台 方向控制端连接;切不可带电拔插!

2通道:用 DB9()DB9()连接电缆与移动平台 方向控制端连接;切不可带电拔插!

3通道:用 DB9()DB9()连接电缆与移动平台 方向控制端连接;切不可带电拔插!

4通道:用 DB9()DB9()连接电缆与移动平台 方向控制端连接;切不可带电拔插!

5RS232:用附件中的 DB9()DB9()连接电缆与 PC 机 RS232口连接;

6.电源:与附件中的电源适配器连接。

三、直接手动方式操作

1.按规定连接好 XYZL 通道电缆;切不可带电拔插!

2.将电源适配器与移动平台控制器的“电源”插座连接;(只可使用本机自带的电源适配器,不可更改!

3. 确认所有连接正确,平台移动所需空间足够,各设备放置平稳后, 将电源适配器的交流插头接入市电;

4./右摇动四维摇杆手柄,平台 方向电机正/反转动;

5./后摇动四维摇杆手柄,平台 方向电机正/反转动;

6. /反旋转四维摇杆手柄,平台 方向电机正/反转动;

7.按住摇杆手柄上的按钮同时左/右摇动摇杆手柄,平台 方向电机正/反转动;

8.摇动四维摇杆手柄,体会平台移动速度与摇杆关系;

9.四维摇杆手柄某一方向处于自由位置(零位)秒以上,相应方向的电机将自动变为“空闲状态;

10.程控(含控制软面板)时,推动摇杆可解除推动方向的程控控制, 摇杆回位,该方向即可停止运行,可作为急停功能使用。

四、控制软面板实现运动控制

1. 移动平台控制器与计算机通信采用 RS232 接口;

2.RS232 电缆连接计算机和移动平台控制器;

3.确认所有连接正确后,再给移动平台控制器上电;

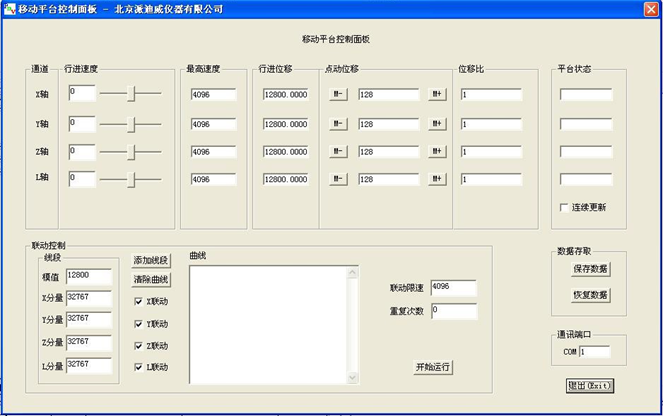

4.再计算机上运行:PDV Controller.exe,得到如下介面:


运动控制器 步进电机运动控制器 KZ-100

上半部分为直接控制区,左下部为联动控制区,右下部分为面板数据存取、端口控制和退出部分。

5.直接控制区。

通道:指明后面控制数据所在的行所属的控制通道;

行进速度:让相应控制通道的电机以该速度运行,其值在-4096

4095 之间。正值正转,负值反转,值不得大于后面的“z高速,否则速度的值为“z高速度

高速度:让相应控制通道的电机速度值的大值,其值在04096 之间,用以指定“行进速度、“行进位移和“点动位移” 模式时的高限速;

行进位移:以尽可能高的速度(不超过“高速度)行进的距离。 其值与后续“位移比的乘积应在-230230-1 之间;

点动位移:点击 M-或 M+按钮时相应通道将反向或正向移动对应于设定值的位移量。其值与后续“位移比”的乘积应在-230230-1 之间;

位移比:行进位移和“点动位移模式下实际位移量与所设定位移量的比例系数。通过设定该比例系数可实现设定值为不同单位(如 mm、度等)时与实际位移量间的转换。

平台状态:显示平台当前位置信息和限位信息。数字为位置信息, max或“min表示平台已到达远端或近端限位位置;

连续更新:勾选时“平台状态信息将与移动平台控制器显示状态信息同步连续更新,未勾选时则不再更新“平台状态

6.联动控制”区:联动控制功能是用被选中为联动的通道来实现空间任意曲线运动的。这里定义一种曲线表示方式(与四维空间曲线表示类似):一条曲线由一个或多个直“线段连接而成。

模值:为“线段的长度;其值在-231231-1 之间;X 分量Y 分量Z 分量和 L 分量:每条“线段在 XY方向上的矢量长度与线段长度“模值的比值的 32768(215 ),其值在-3276832767 之间;

添加线段:将上述“线段添加到“曲线上; 清除曲线:将“曲线中的内容清除;

曲线:由一系列“线段组成的“曲线的数据;曲线上每条线段的数据表示为一行,分别为线段的“模值”、“X 分量”、“Y 分量”Z 分量”和“L 分量”,用“,”号分开,行尾也用“,”号。曲线有多少个线段就有多少行,也可按照此格式在该文本显示框中直接编辑曲线数据。

X 联动Y 联动Z 联动L 联动:勾选则相应通道参加联动,未勾选中的可独立运动;

联动限速:在线段方向上的高速度,其值在 04096 之间;

重复次数:前述曲线运动的重复次数,其值在 065535 之间;表示只运行一次,不重复;表示运行一次,重复一次,共两次,依此类推。

如果重复曲线运动要求曲线的起点和终点是同一点,否则重复的曲线将形状相同而不能重合。

开始运行:将曲线数据下传到移动平台控制器,启动电机,开始曲线运动。

7.在运行中实现等待。在联动控制过程中,将需要等待的通道的“×分量设为 0,则对应通道将停止运行。当“模值的 256 倍不小于联动限速”的平方时,等待时长为:(256×模值/联动限速+联动限速)×0.4096ms;当“模值的 256 倍小于“联动限速”的平方时,等待时长约为:32×模值的平方根×0.4096ms

8. 面板数据存取、端口控制和退出。

保存数据:保存面板上的各输入框及状态控制数据到数据文件中;但曲线数据不保存。

恢复数据:从数据文件中读取上述保存的数据,设置到面板上的各输入框及状态控制上,不含“曲线数据。

通讯端口:设定计算机与移动平台控制器的串口号。退出(Exit):退出控制面板。

五、用命令实现运动控制

移动平台控制器从计算机接收命令,实现运动控制,前述控制软面板就是通过这些命令实现的。

1RS232 接口协议:波特率 57600,无校验,数据比特,停止位;

2.传输形式:计算机主控传输,计算机每次向移动平台控制器传发送 字节后,需要等到移动平台控制器向计算机发送字节 0Dh,表示移动平台控制器确认收到该字节,计算机才能再向移动平台控制器传发送下 字节,再等到移动平台控制器向计算机发送字节 0Dh,表示移动平台控制器确认收到该字节,…….,依此类推;           3.命令格式:每个命令由字符串组成,字符采用 ASCII 编码。字符串总长度不超过 16 字节(含分隔符)。命令组成有两种方式:一种是: 两个字母+ ;”;另一种是:两个字母+数字+ ;”。字母区分大小写;“;”号就是命令的分隔符号。除此以外不能有其他符号(含空)

例:X 通道以 3000 速度反向行进:“SX-3000;

4.命令集。

功能

命令形

功能说明

备注

举例

设定运行速度

SXn;

SYn;

SZn;

SLn;

X以速n行进

Y以速n行进

Z以速n行进

L以速n行进

n=-4096~4095

V(/)=n× 55/220

SX100;

SY-234;

SZ1000;

SL4095;

上传数据

UX;

UY;

UZ;

UL;

US;

UM;

UH;

X位置数据

Y位置数据

Z位置数据

L位置数据

上传限位数据

上传运行模式数据

上传零位数据

9字节

9字节

9字节

9字节

1字节*

1字节*

1字节*

UX;

UY;

UZ;

UL;

US;

UM;

UH;

设定运行位移

DXn;

DYn;

DZn;

DLn;

X行进位n

Y行进位n

Z行进位n

L行进位n

n=-230~230-1

单位:微步。

1微步=360/12800度=0.028125度。

DX350;

DY-9987;

DZ-3456; DL100020;

设定高速度

MXn;

MYn;

MZn;

MLn;

X高限速n

Y高限速n

Z高限速n

L高限速n

n=0~32767

V(/)=n× 55/220

MX2560;

MY200;

MZ1002;ML4096;

任意速度模式

(说明见后)

NXn

NYn

NZn

NLn

准备制数据

传,n为时段数。

n=0682(X)

n=0341(XY) n=0170(XYZXYZL)

NX50;

NL120;

LTn;

下传时长数n

n=0230

LT100000;

LAn;

下传加速度数n

n=-32767~32767

LA256;

RXn;

RYn;

RZn;

RLn;

X重复次数

Y重复次数

Z重复次数

L重复次数

(重复次数=总运行数-1)

n=065535

RY132;

RZ384;

TMn;

开始意速度

n为通道控制值于任意速度模式下的通道的加权值之和。

定义:如参与任意速模式:

X通道加权1

Y通道加权2

Z通道加权4

L通道加权8

不参与加权值0

n=0~15

TM1;(X通道

)

TM2;(Y 通道)

TM4;(Z道运行)

TM8;(L道运行)

TM10;(YL道运行)

TM3;(XY 通道运行)

TM7;(XYZ 运行)

TM15;(XYZL道运行)

TM0;(XYZL通道

推出任意速度)

ARn;

SD 卡读取任意速度

模式数据。

n=0~8192

AR8;

ASn;

保存任意速度模式数

SD



n=0~8192

AS10;

停止

PA;

立即停止所有运行。





*详细说明见后面的例

5.控制举例:

 1. 移动平台控制器向计算机上传上传限位数据。

 (1)计算机向移动平台控制器下发字符串:“US;

每发送一个字符,都要等到移动平台控制器返回一个字节(0Dh),才可接着发送下一字节。

(2) 计算机得从移动平台控制器读取 字节, 这个字节表示平台位置信息:

如果bit0=0, 则 方向已到小位置; 如果bit0=1, 则 方向未到小位置;如果bit1=0, 则 方向已到大位置; 如果bit1=1, 则 方向未到大位置;如果bit2=0, 则 方向已到小位置; 如果bit2=1, 则 方向未到小位置;如果bit3=0, 则 方向已到大位置; 如果bit3=1, 则 方向未到大位置;如果bit4=0, 则 方向已到小位置; 如果bit4=1, 则 方向未到小位置;如果bit5=0, 则 方向已到大位置; 如果bit5=1, 则 方向未到大位置;如果bit6=0, 则 方向已到小位置;

如果bit6=1, 则 方向未到小位置; 如果bit7=0, 则 方向已到大位置;如果bit7=1, 则 方向未到大位置;

2. 移动平台控制器向计算机上传联动状态。

 (1)计算机向移动平台控制器下发字符串:“UJ;

每发送一个字符,都要等到移动平台控制器返回一个字节(0Dh),才可接着发送下一字节。

(2) 计算机得从移动平台控制器读取 字节, 这个字节表示平台位置信息:

如果bit0=1, 则 方向已参与联动; 如果bit0=0, 则 方向未参与联动; 如果bit1=1, 则 方向已参与联动; 如果bit1=0, 则 方向未参与联动; 如果bit2=1, 则 方向已参与联动; 如果bit2=0, 则 方向未参与联动; 如果bit3=1, 则 方向已参与联动; 如果bit3=0, 则 方向未参与联动;

3. 在三维空间中,画出重原点 O(0,0,0)P(1000,2000,-3000)的直线段 OP

(1) 找出线段的“模值”。

可以将线段的长度作为“模值”,为计算简单也可找一个不小于值的分量的数作为“模值”。这里不妨就取值的分量作为模值,即 3000

(2) 计算分量:

分量=位移量/模值×32768=1000/3000×32768=10922

分量=位移量/模值×32768=2000/3000×32768=21845

分量=位移量/模值×32768=3000/3000×32768=32768

分量=位移量/模值×32768=0/3000×32768=0

(3) 发送曲线数据:

JD7;                 //准备联动数据下传,XYZ 联动,L 不联动。 JW1;   //线段数量:1 段。

JL3000;            //模值。

JW10922;        // X 分 量 。

JW21845;        // Y 分 量 。

JW-32768;      // Z 分 量 。

JW0;              // 不涉及 L 通道,L 分量也要设定,其值为 0 即可。

 如有更多线段,可相应修改线段总数,并依次重复上述模值

 X 分量”,“Y 分量”,“Z 分量”,“L 分量”设定过程,直至设定完所有线段为止。各参数设定必须依次顺序。

(4) 开始运行联动过程:

JT0;             //运行一次,不重复。

 重复运行时,当曲线的起点和终点在同位置时,重复运行时则会反复画同一曲线;起点和终点不在同位置时,一次运行的终点将成为  随后一次的起点,但都画同样的曲线。

 (5)运行模值不为 0,而分量为 的“线段”时,即形成“等待”。等待时长:当“模值的 256 倍不小于“联动限速”的平方时,等待时长为:(256×模值/联动限速+联动限速)×0.4096ms;当“模值的 256 倍小于“联动限速”的平方时,等待时长约为:32×模值的平方根×0.4096ms

 六、运用库函数实现运动控制

系统提供动态链接库函数,用户可在自己的应用程序中调用这些函数,满足特定的应用。

头文件:Vector_dll.h

 动态链接库:vector_generator.dll

 函数定义:

 1.初始化串口

int         stdcall        SetComPortn(int port_number);

 //port_number=1:com1;

 //port_number=2:com2;

 该函数应该在所有函数之前调用,因为其它函数可能使用的串口,使用前应该先初始化。

2.关闭串口

 int         stdcall        CloseCommPort(int port_number);

 //port_number=1:com1;

 //port_number=2:com2;

该函数应该在所有函数之后用,因为其它函数可能使用的串口, 只有在不再使用串口时才能关闭它。

 3.设置行进速度

 void          stdcall        SetSpeed(int Channel, int Speed);

//Channel = 0,1,2,3 对应 X,Y,Z,L  通道



//Speed =-4096~4095

 4.设置行进距离

 void          stdcall        SetDistance(int Channel, int Distance);

//Channel = 0,1,2,3 对应 X,Y,Z,L  通道

//Distance = -230~230-1

 5.设置高速度

 void          stdcall        SetMaxSpeed(int channel,int MaxSpeed);

//Channel = 0,1,2,3,4 对应 X,Y,Z,L,联合



//MaxSpeed =-4096~4095

 6.取得位置数据

 int         stdcall        GetDisplay(int Channel);

//Channel = 0,1,2,3 对应 X,Y,Z,L 通道

 7.取得限位或联动数据

 int         stdcall        GetStatus(int Content);

//Content = 0/1 = 限位/联动

 8.联动数据下传联动数据

 void             stdcall           SetJointData(int               Joint[4],int            Total_Seg,double Modulus[400],doubleCompnent[400][4]);

//Joint[0,1,2,3] = 1/0 = [X,Y,Z,L]通道是/否联动

//Total_Seg: 线段总数(0~330)

//Compnent[400][0,1,2,3] = [X,Y,Z,L]  分量;
