产品名称: 精密型手动角位台重载型手动位移台角度仪弧摆台摆动平台

规格:

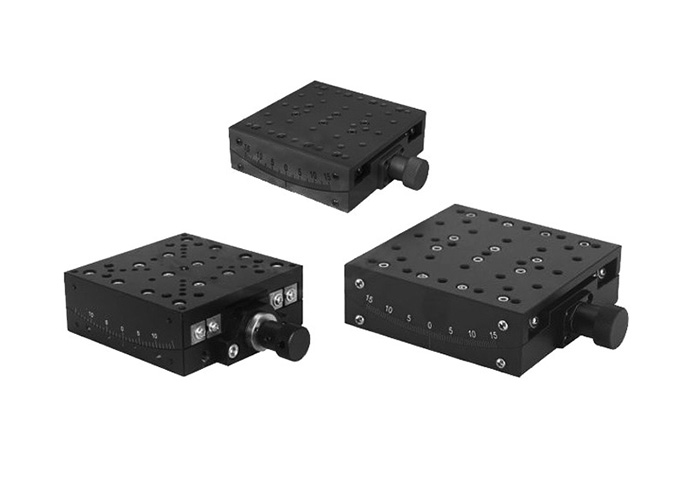

普通重载型一维手动角位台

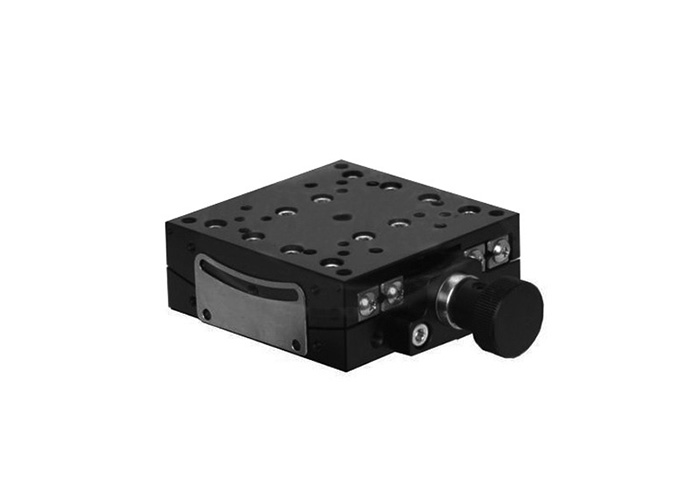

采用蜗轮蜗杆结构驱动，旋转手轮即可进行高分辨率的精密角度调整，操作方便，承载能力较好，适合需要精密弧摆角度的场合使用。重载型角位台，采用弧形交叉导轨，承载能力和稳定性更佳。

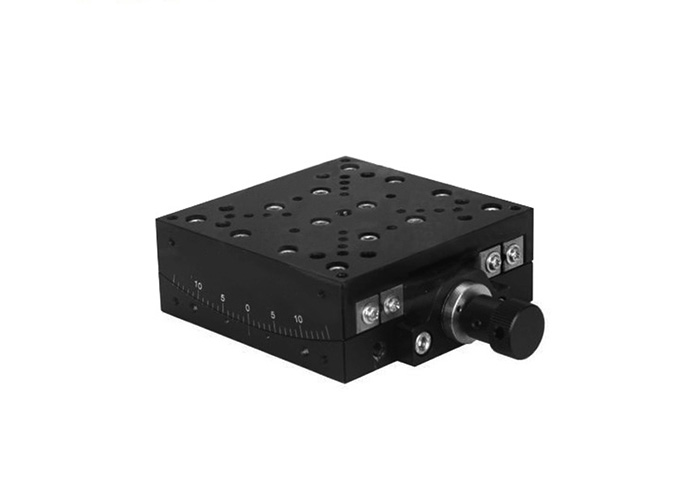

普通型手动角位台采用蜗轮蜗杆结构驱动，旋转手轮即可进行高分辨率的精密角度调整，操作方便，承载能力较好，适合需要精密弧摆角度的场合使用。重载旋转台采用交叉圆弧导轨结构，承载能力更大，摆动的稳定性更好。

产品底部有安装螺孔，可以直接连接其他台面进行装配使用。

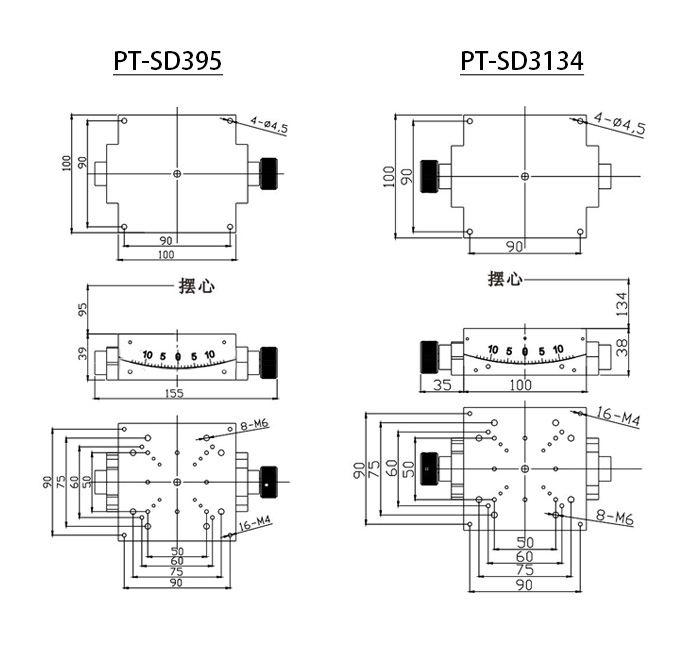

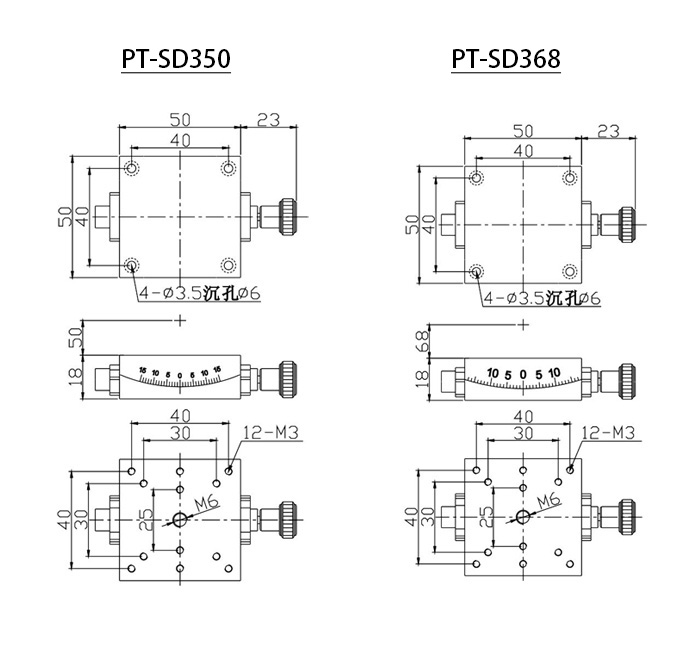

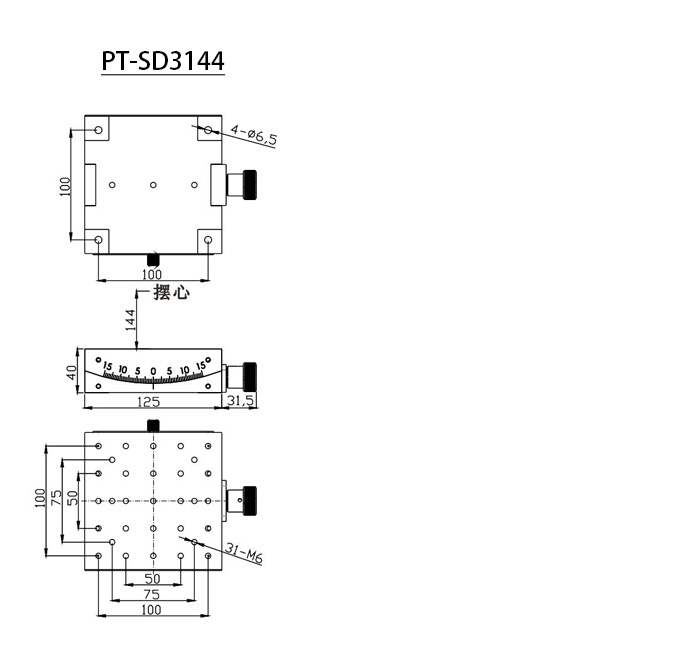

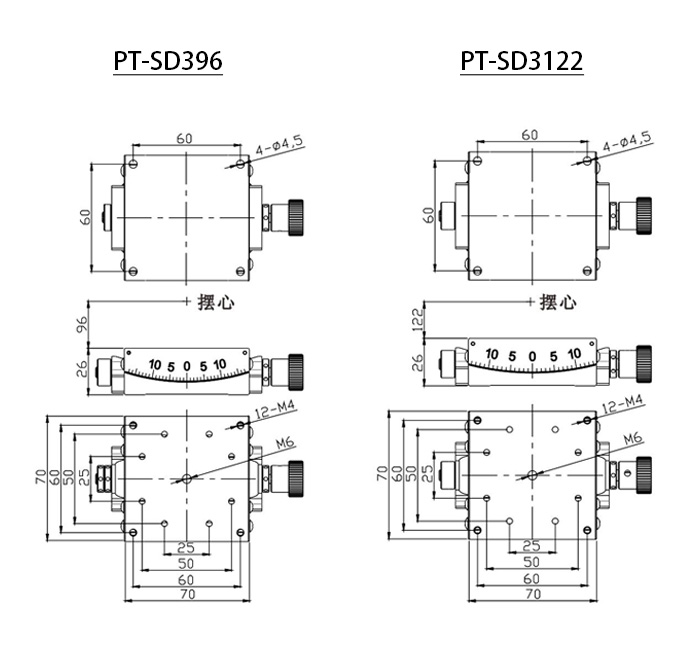

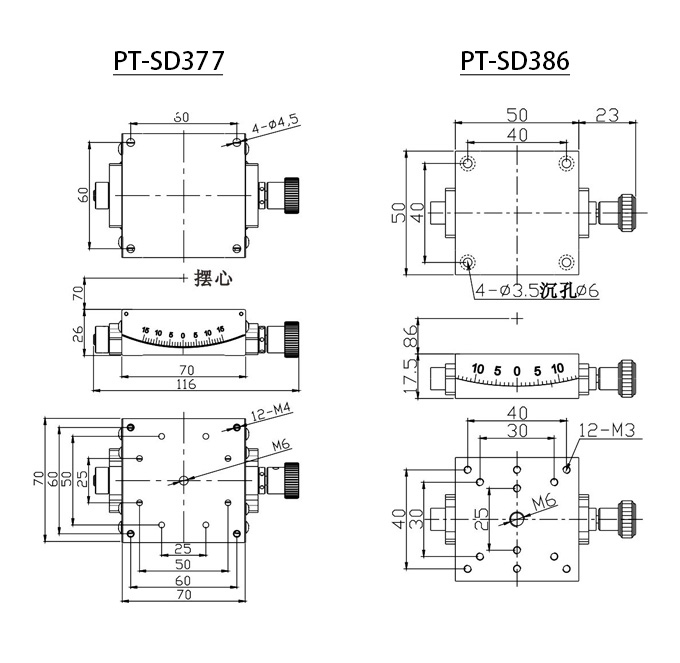

型号	PT-SD350	PT-SD368	PT-SD386	PT-SD370	PT-SD396	PT-SD3122	PT-SD395	PT-SD3134	PT-SD3144
台面尺寸(mm)	50×50			70×70			100×100		125×125
台面到摆心 位置(mm)	50	68	86	70	96	122	95	134	144
调节范围(°)	±15°	±10°	±10°	±10°	±10°	±8°	±10°	±10°	±12°
读数(°)	1°
分辨率(°)	0.01°			0.005°
承载(kg)	10			15			20		20
导轨结构	交叉滚珠弧轨								交叉滚珠弧轨
自重(kg)	0.4			0.6			1.5		2.1
