产品名称: Mitutoyo 三丰成像(镜筒)透镜

规格:

此系列产品为原装进口产品 ，产品售出后如无质量问题不退不换请谅解！！！



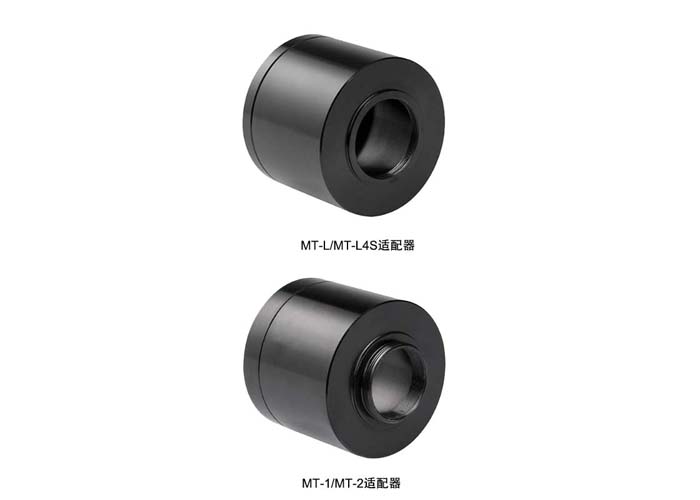

成像(镜筒)透镜

MT

相差校正范围：

MT-1,2,40：可见区(435.8～656.3nm)

MT-L：近紫外区(355nm)到近红外区(1800nm)

MT-L4：紫外区(266nm)到可见区(620nm)

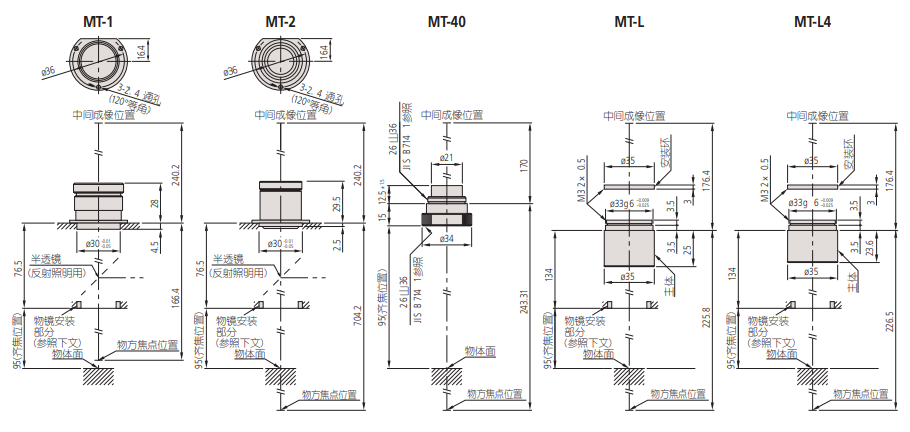

产品尺寸图：

产品参数：

品名	焦距f（mm）	成像倍率	成像视场 (mm)	入射透镜直径 (mm)	外观尺寸 (mm)	质量 (g)

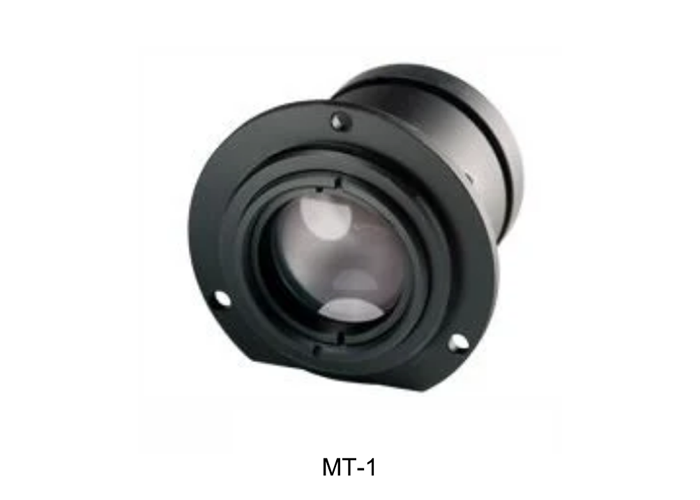

MT-1	200	1×	ø30	ø24.0	ø40×32.5	43

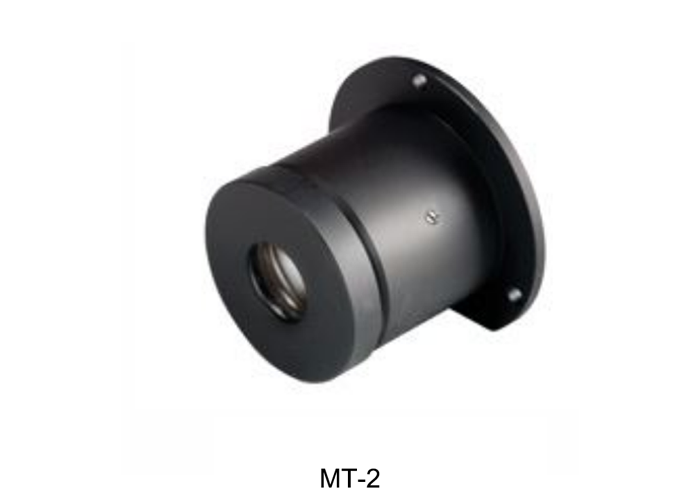

MT-2	400	2×	ø30	ø18.0	ø40×32.0	42

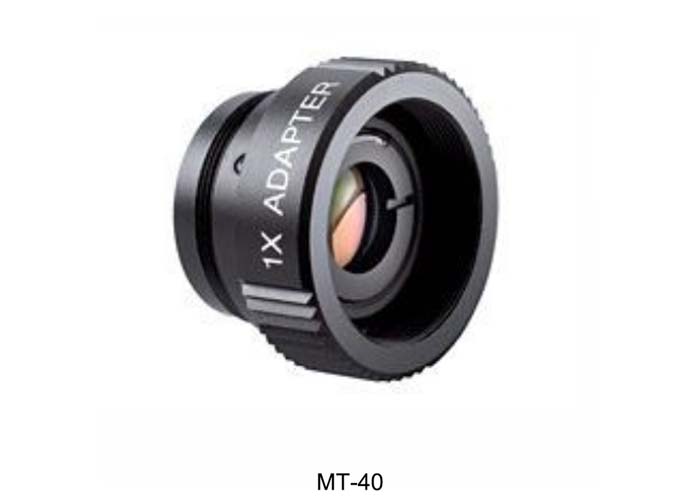

MT-40	200	1×	ø24	ø11.2	ø34×27.5	45
MT-L	200	1×	ø24	ø22.0	ø35×32.0	30

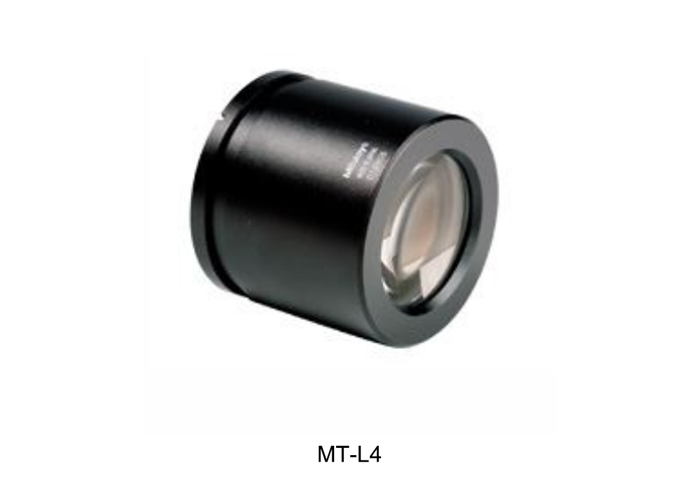

MT-L4	200	1×	ø24	ø23.0	ø35×30.6	30

注：MT-1,MT-2的※尺寸76.5mm是满足成像视场ø30(无渐晕)的尺寸，按照成像视场为ø24或2/3型相机的成像视场ø11进行设计时，在下式(1)、(2)中代入数值计算即可求出目标值。

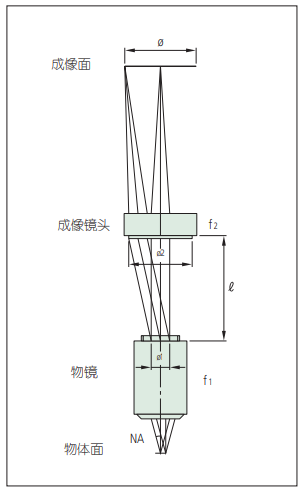

物镜和成像镜头的配置

VMU、WIDE VMU、FS70采用了使用物镜和成像(镜筒)透镜进行成像的无限远校正光学系统。 物镜与成像镜头之间的光通量为平行光线，能减少反射照明用半反射镜产生的重影、棱镜、滤光片等的像位变化。使用本公司制造的物镜设计光学系统时，请使用上述成像(镜筒)透镜。



本公司的长工作距离物镜在成像镜头按照指定尺寸配置时，可以覆盖成像视场ø30mm(MT-1/2)、ø24mm(MT-40/L/L4)。当插入自有的照明光学系统或其他光学元件，超过了指定尺寸时，可以通过下式求出大致尺寸。

ℓ＝(ø2－ø1)·f2/ø〔mm〕··································(1)     ø1： 物镜的出瞳直径〔mm〕

ø1＝2·f·NA〔mm〕··········································(2)    ø2： 成像镜头的入射透镜直径〔mm〕

                                                                                   f2： 成像镜头的焦距〔mm〕

                                                                                   ø： 成像视场〔mm〕

(例)以成像视场ø24使用M Plan Apo 10×和MT-1时，ℓ的距离最大可为多少？

由(2)可得ø1＝2×20×0.28

                 ＝11.2〔mm〕

M Plan Apo 10×的焦距f＝20mm，数值孔径NA＝0.28

由(1)可得ℓ＝(24-11.2)×200/24

               ＝106.6〔mm〕

距离在ℓ＝106mm以下时，以成像视场ø24可以得到没有渐晕的成像。

※上述规格栏中MT-1的入射透镜直径ø2＝24mm，焦距f2＝200mm

在指定尺寸以下使用物镜和成像镜头对光学性能没有影响。

关于其他详细情况，请咨询本公司
