高精度电动转台产品介绍

产品参数

型号：PX-GD40/PX-GD60/PX-GD100

机械规格

行程：360°

平台尺寸：φ39/φ59/φ99

传输方式：蜗轮（减速比1/120）蜗轮（减速比1/180）/蜗轮（减速比1/144）

导板：深沟滚珠轴承

质地材质：铝黑阳极氧化

重量：0.4kg/0.6kg/2.2kg

精度规范

分辨率/脉搏：0.006°/0.004°/0.005°

z大值速度：25°/秒；15°/秒；25°/秒

单向定位速度：0.1°

重复精度：±0.01’

轴承：3kgf/20kgf

运动同心度30μm

步进电机电机：两相步进，角1.8’

供应电压：24V±10%

控制接口：DB9公连接器

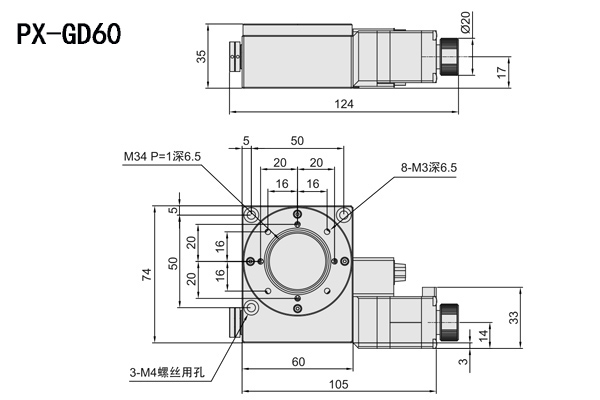

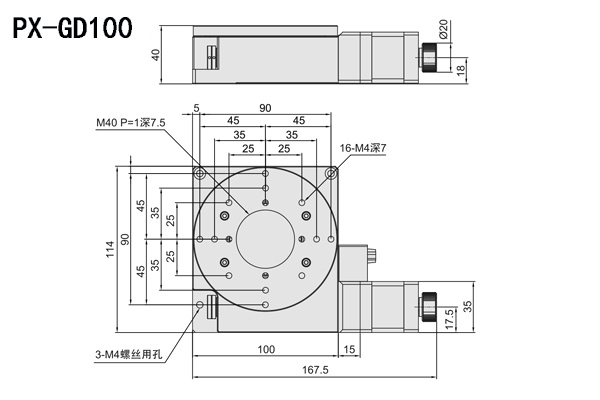

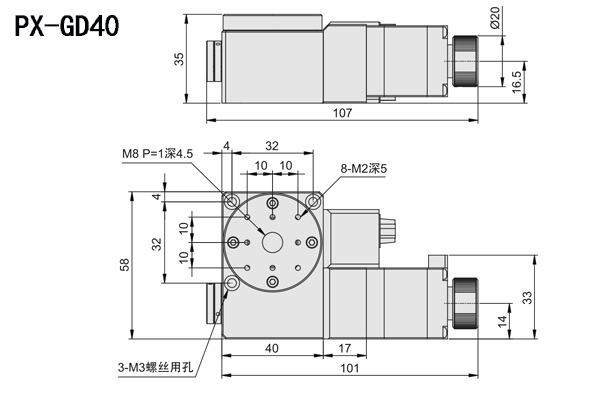

产品尺寸图：
