干涉测量镜头可用在非接触光学压型测量设备上，通过此镜头可得到表面位图和表面测量参数等。也可用来检测表面粗糙度，测量精度很高，在一个波长之内。一束光通过分光镜，可将光直接射向样品表面和内置反光镜。从样品表面反射的光线通过再结合，就产生了干涉图案。与Mirau镜头比起来，Michelson镜头拥有更长的工作距离，更宽的视场和更大的景深。Mirau镜头用在需要高倍率和/或大数值孔径的场合。采用Nikon 200mm镜筒的时可将镜头直接装配到C接口相机上。
型号 | CCW-310 | CCW-311 | CCW-312 | CCW-313 | CCW-314 | CCW-788 |
放大率: | 2.5X | 5X | 10X | 20X | 50X | 100X |
数字孔径 | 0.075 | 0.13 | 0.3 | 0.4 | 0.55 | 0.7 |
景深(μm) | 48.6 | 16.2 | 3.04 | 1.71 | 0.9 | 0.56 |
水平视场, 1/2"传感器 | 2.56mm | 1.28mm | 0.64mm | 0.32mm | 0.13mm | 0.08mm |
水平视场, 2/3"传感器 | 3.52mm | 1.76mm | 0.88mm | 0.44mm | 0.18mm | 0.011mm |
视场，20直径视场目镜(mm) | 8 | 4 | 2 | 1 | 0.4 | 0.2 |
视场，25直径视场目镜(mm) | 10 | 5 | 2.5 | 1.25 | 0.5 | 0.25 |
焦距FL (mm) | 80 | 40 | 20 | 10 | 4 | 2 |
安装螺纹 | M27 x 0.75 | RMS | RMS | RMS | RMS | RMS |
分辨能力(μm) | 3.7 | 2.1 | 0.92 | 0.69 | 0.5 | 0.4 |
类型 | Michelson | Michelson | Mirau | Mirau | Mirau | Mirau |
重量(g) | 440 | 280 | 125 | 130 | 150 | 200 |
工作距离(mm) | 10.3 | 9.3 | 7.4 | 4.7 | 3.4 | 2 |
| 编号 | MUL42031 | MUL42051 | MUL40101 | MUL40201 | MUL40501 | MUL40900 |
Nikon 200mm 管镜
颜色再现能力
工作距离长且数值孔径值NA大
高对比度及Z小耀斑
无应变

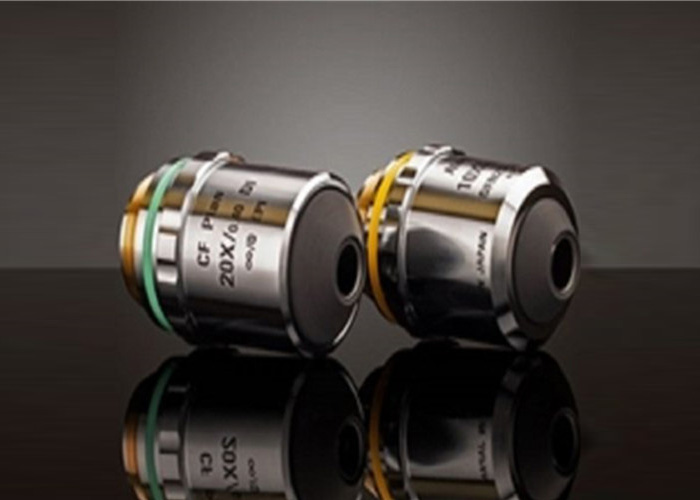

Nikon CFI60无限远校正明场物镜符合先进的成像要求，是Nikon很好的光学技术。由于采用了60mm齐焦距以及较粗的直径，Nikon CFI60无限远校正明场物镜可提供更高的亮度，以及极限的工作距离和数值孔径NA（聚光能力）。这款物镜旨在校正整个视场上的横向和轴向色差，从而获得兼有高对比度和高分辨率的图像。

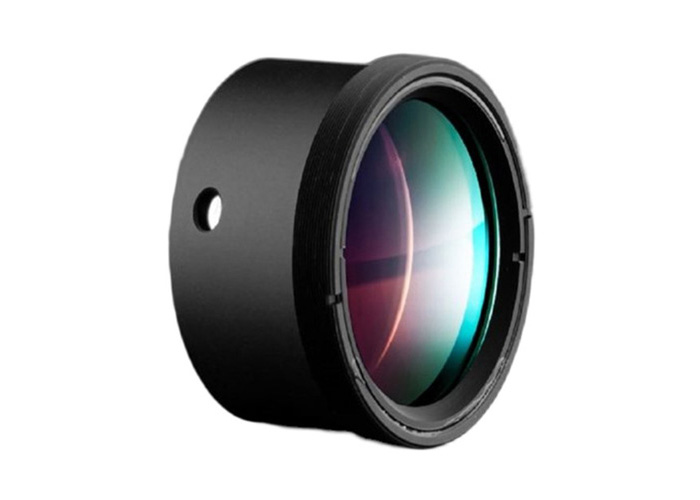

尼康镜筒可用来会聚从远场校正镜头到像面的光束。由于光学性能，从镜筒到物镜定位处应保持在100-200mm之间，这样空间可允许本附件插入光路并适用参数要求。这款管镜可以集成到 C 接口系统，方法是将 Nikon 管镜固定到 C 接口安装座。
