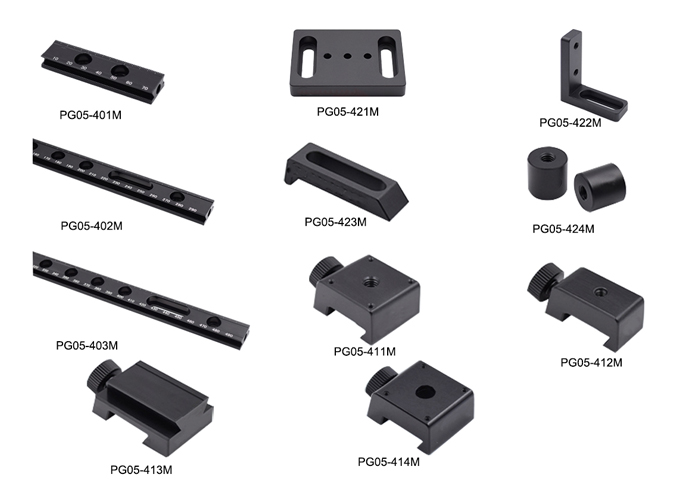

产品名称: PG05系列19mm导轨、滑台

规格:

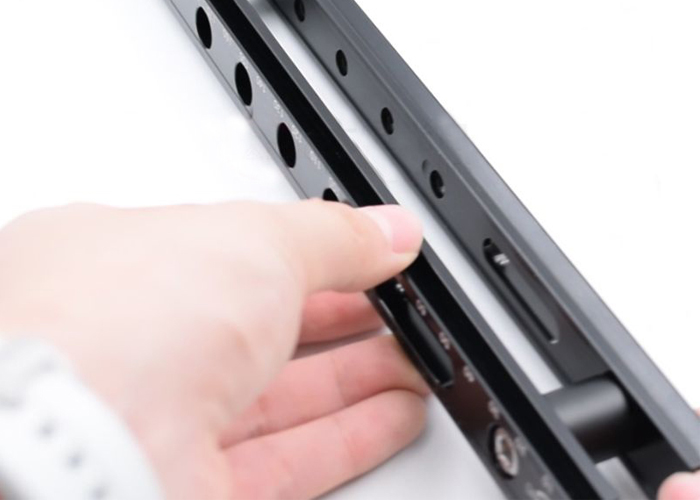

燕尾式导轨具有多个M6沉头孔，以实现安装的灵活性。每个导轨端部的M4螺纹孔可用于垂直安装。并配备一个M4-φ6的圆柱销，可与另一个导轨端部φ6的孔对接，以实现多个导轨间的延长对接，实现初定位。导轨标有激光刻度，分度为1.0 mm，且每隔10.0 mm具有数字标记，用于精确放置光机械硬件。

产品参数(燕尾导轨)：

型号	导轨长度	导轨宽度	导轨厚度	材料	平行度	最小刻度	沉孔规格	重量

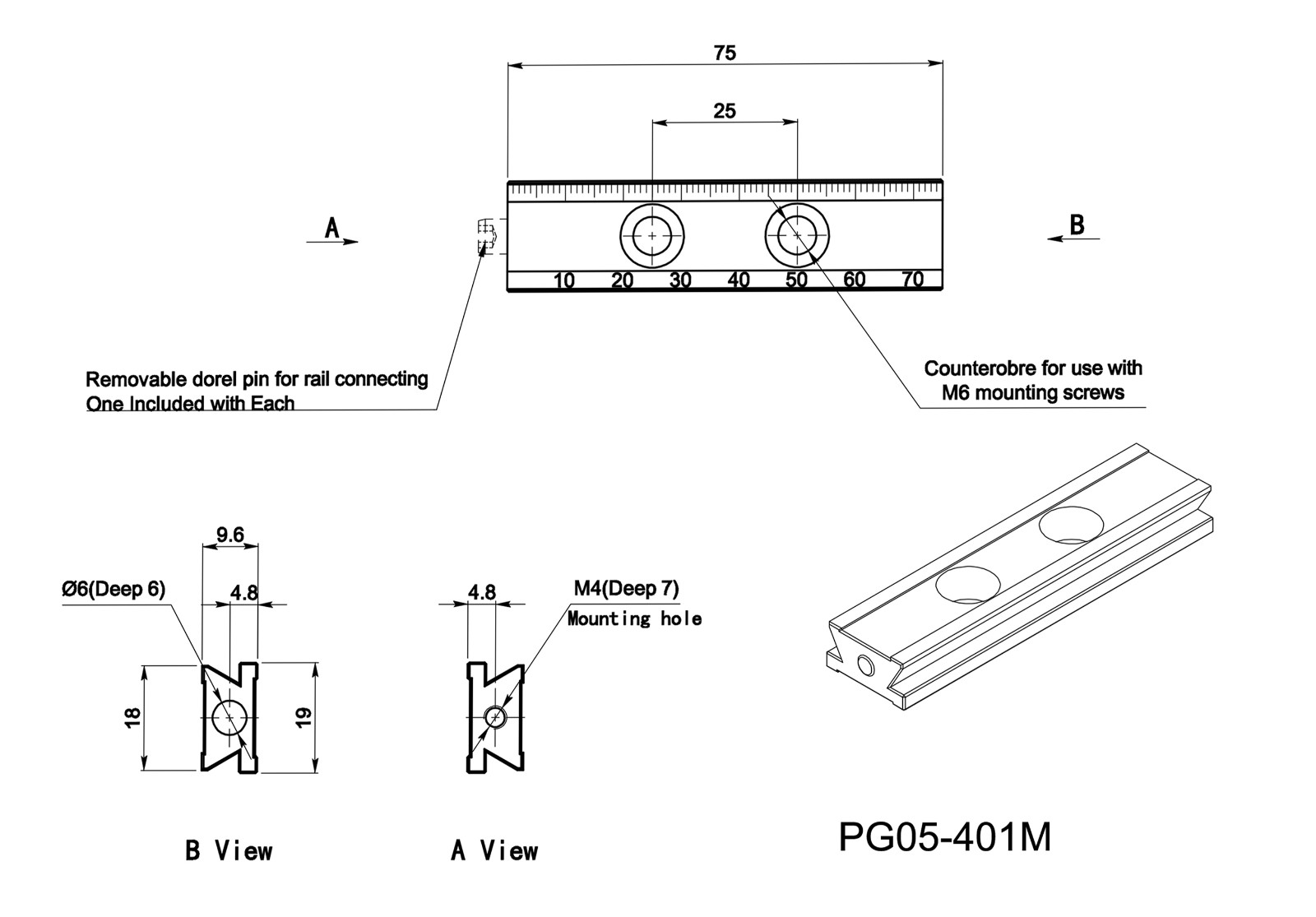

PG05-401M	L75mm	19mm	9.6mm	铝合金	＜0.05mm	1mm	M6，孔距25mm	0.02kg

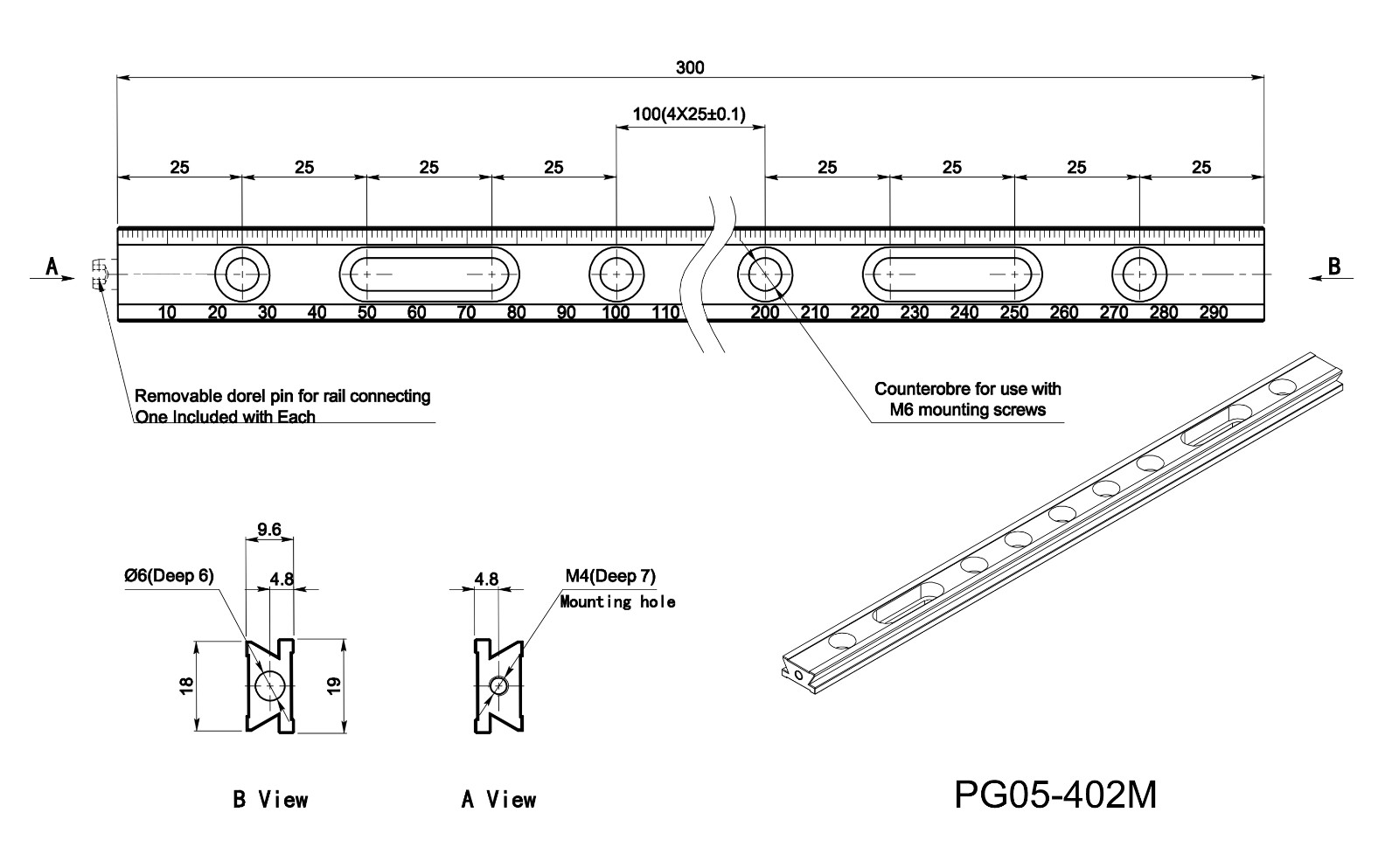

PG05-402M	L300mm	19mm	9.6mm	铝合金	＜0.05mm	1mm	M6，孔距25mm	0.09kg

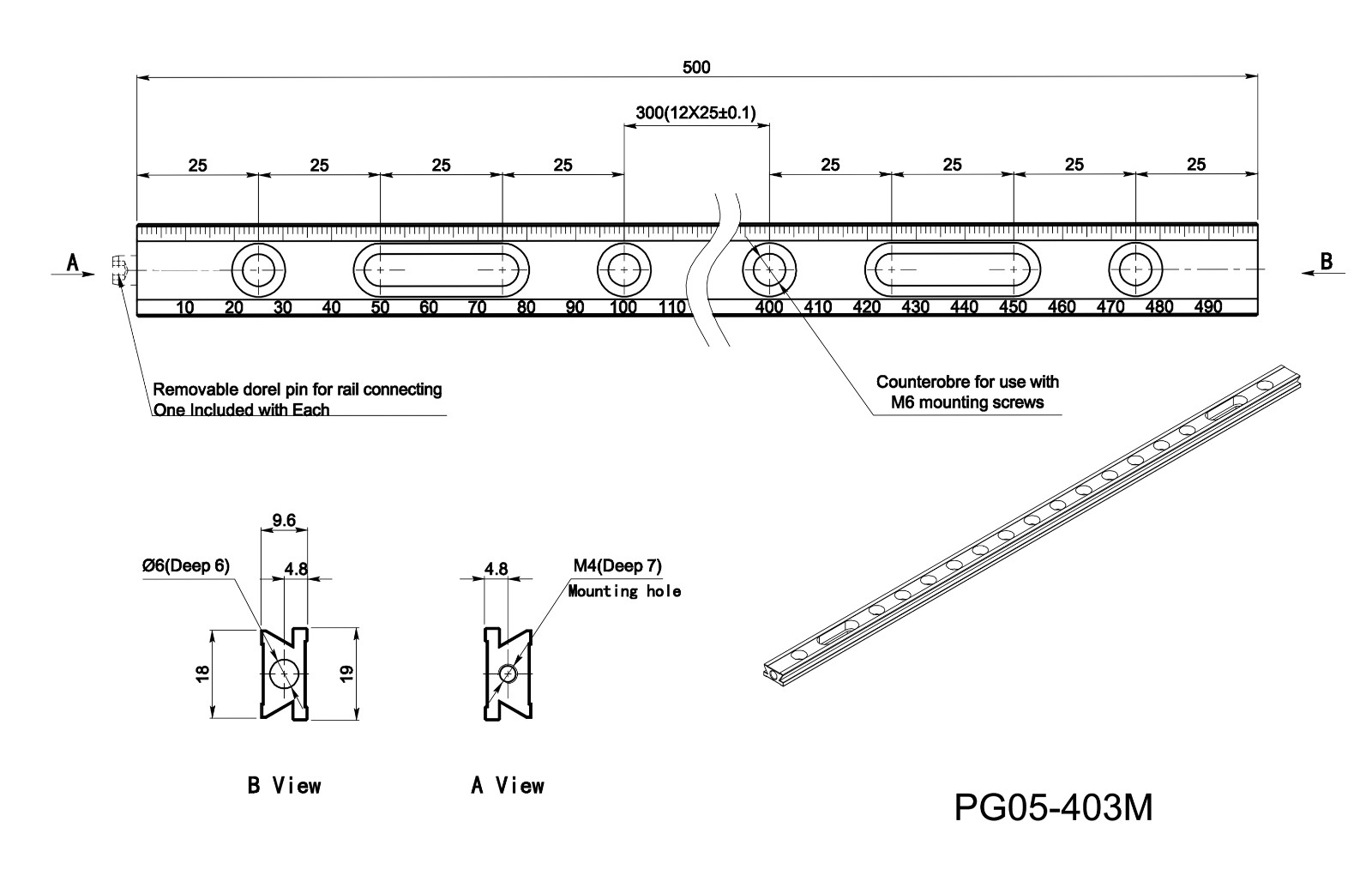

PG05-403M	L500mm	19mm	9.6mm	铝合金	＜0.05mm	1mm	M6，孔距25mm	0.15kg

产品尺寸：

产品参数(配套滑台)：

型号	平行度	滑台宽度	滑台中心孔	材料	重量

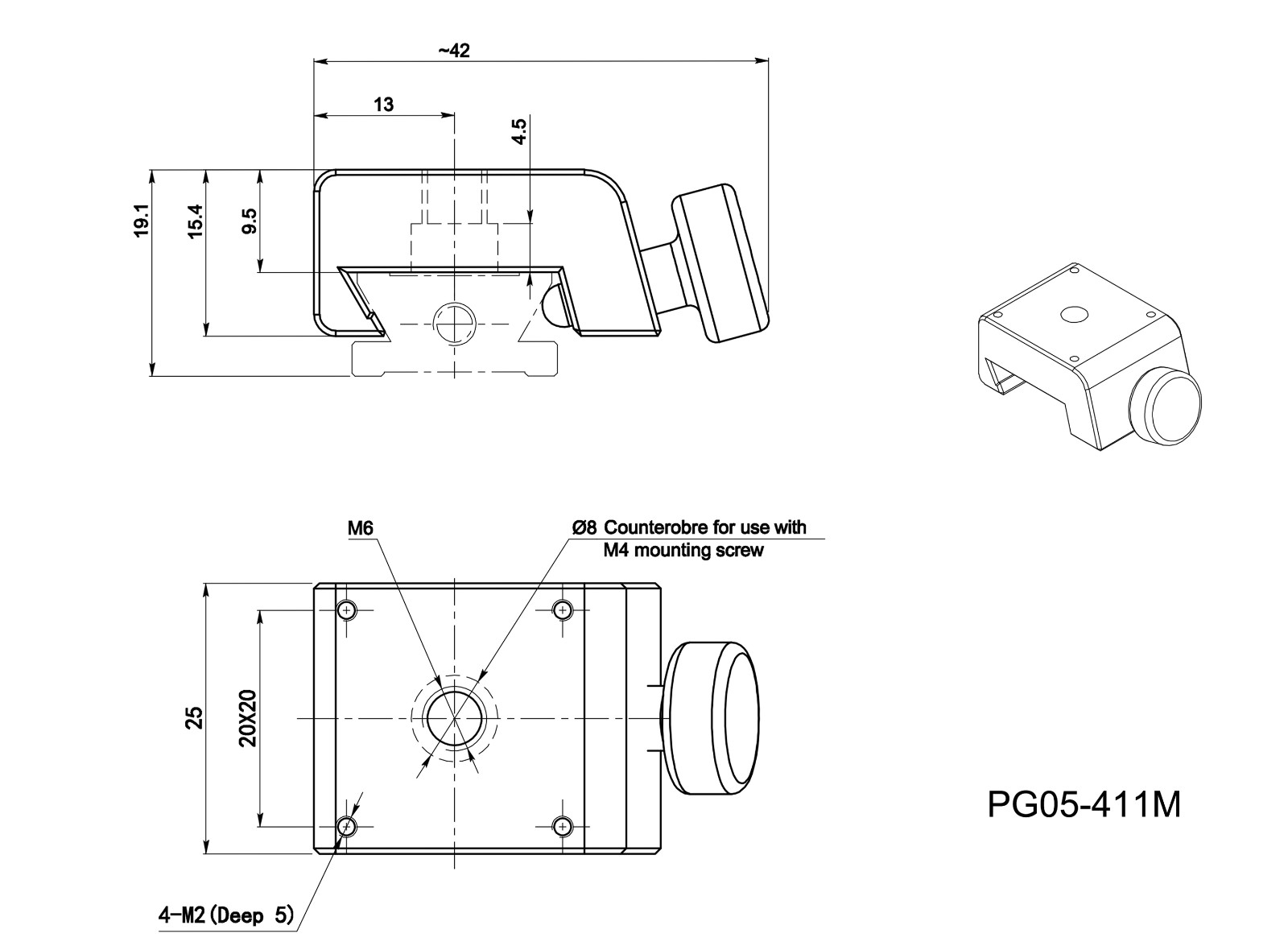

PG05-411M	＜0.05mm	25mm	M6螺纹孔(螺纹底部有深度4.5mm台阶,也可从底部反向拧M4螺钉)	铝合金	0.02kg

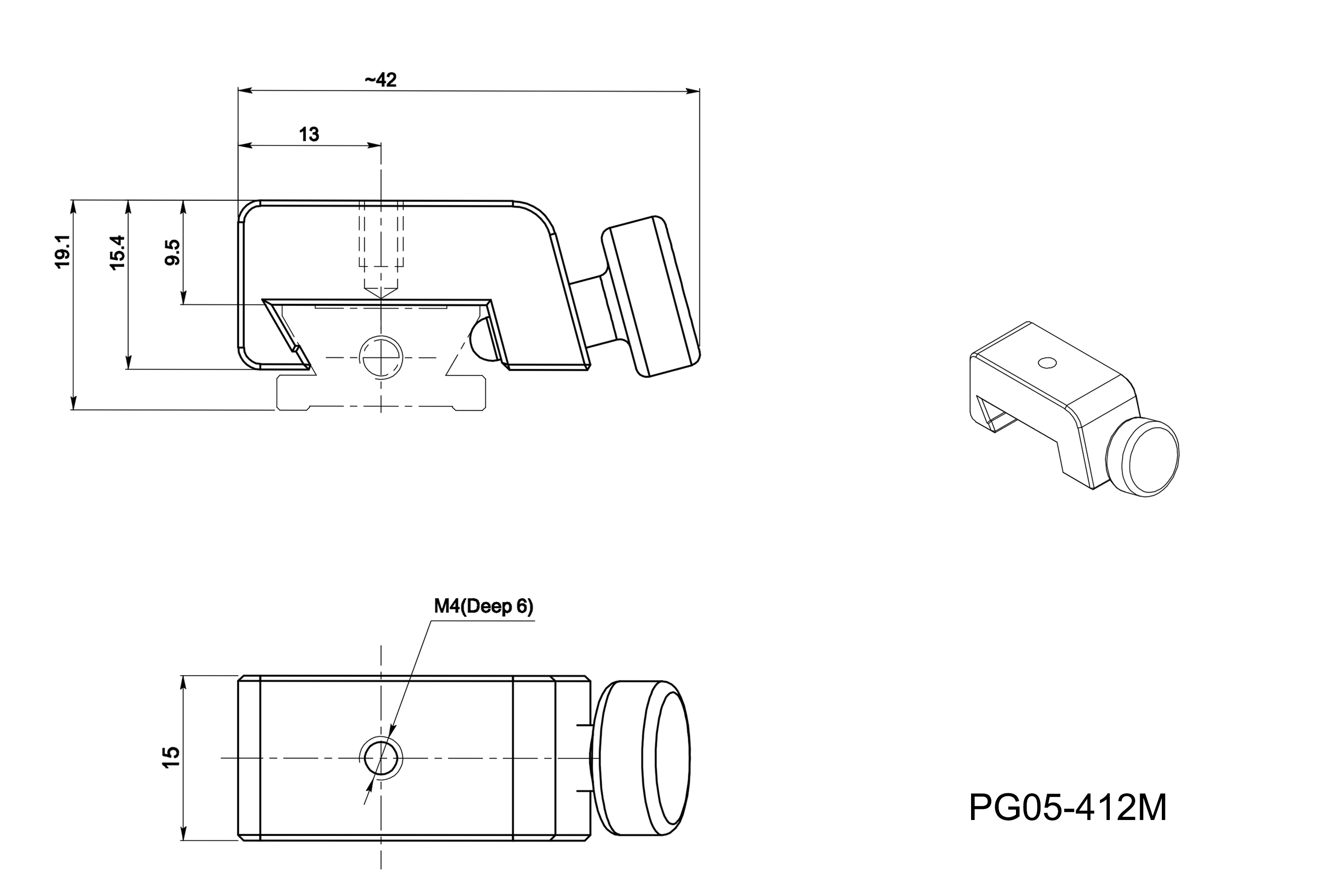

PG05-412M	＜0.05mm	15mm	M4螺纹孔	铝合金	0.015kg

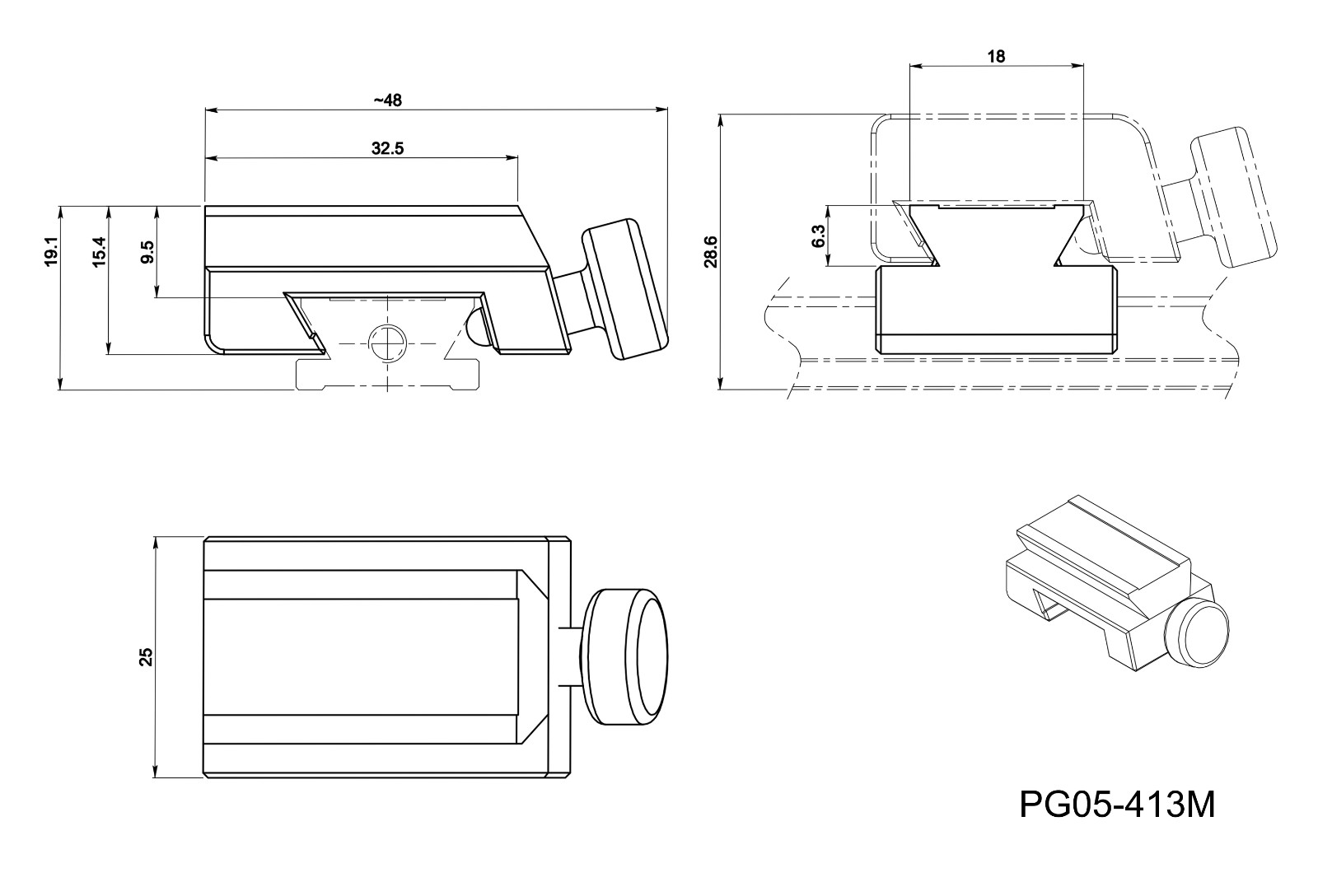

PG05-413M	＜0.05mm	25mm	与导轨方向横向垂直的燕尾结构	铝合金	0.03kg

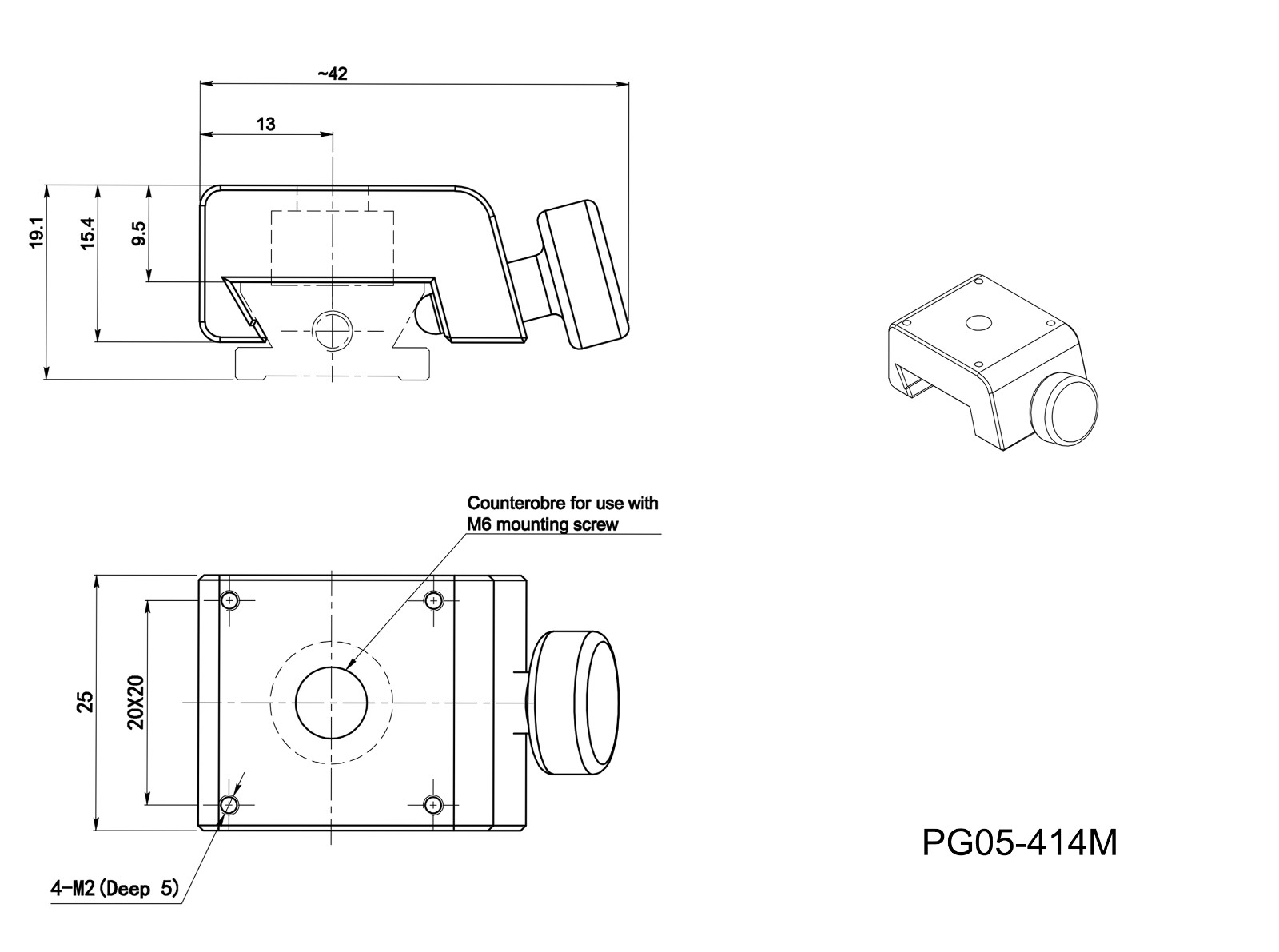

PG05-414M	——	25mm	M6螺钉用沉头孔	铝合金	0.02kg

产品尺寸：

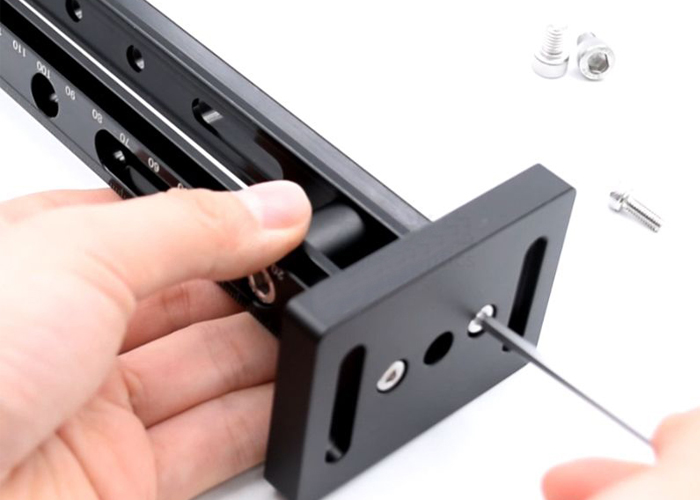

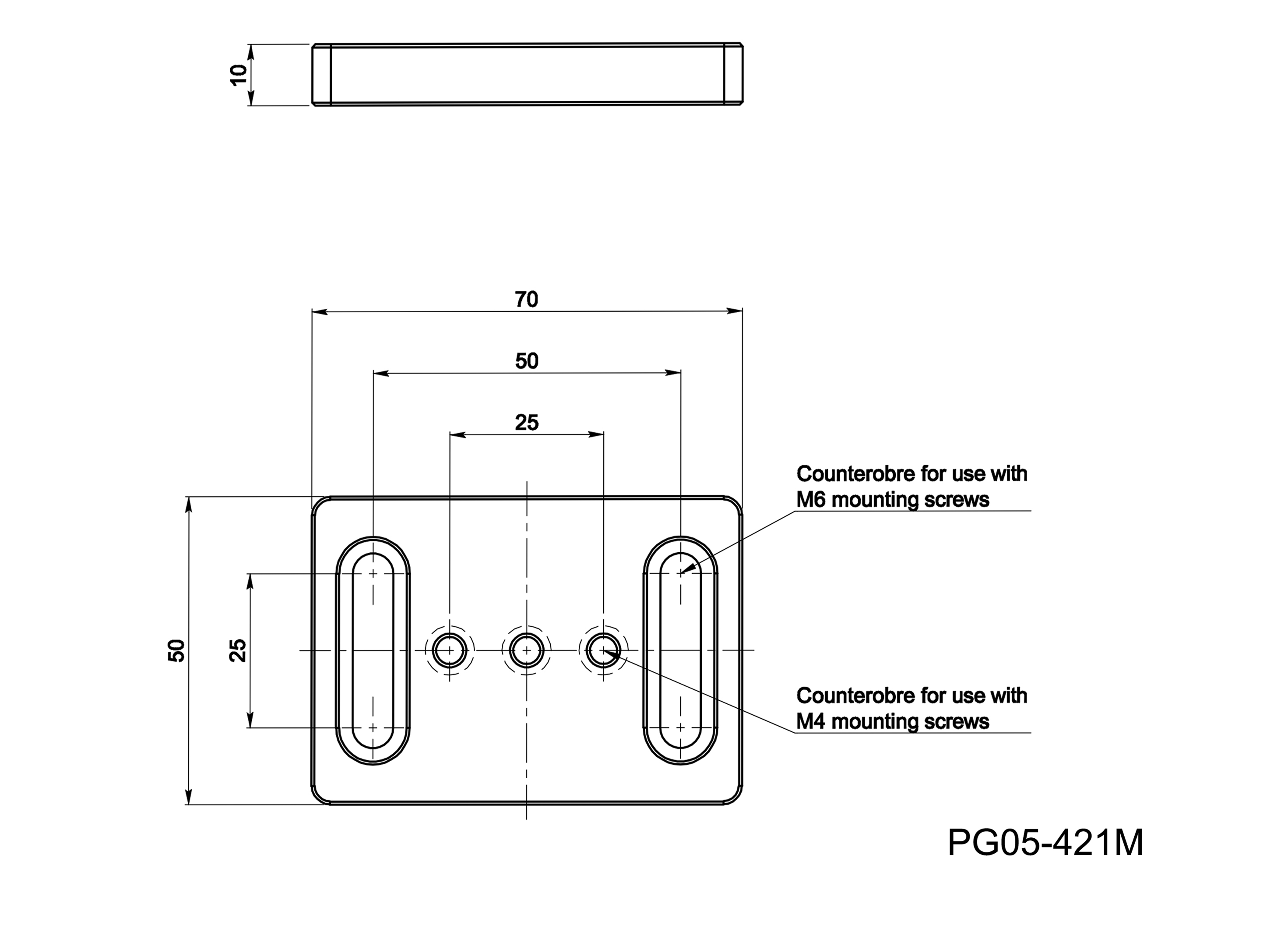

PG05-421M底板两侧带2处长25mmU型槽，使之可安装于光学平台上。中心含3处M4用反向沉孔，可与GCM-7204系列燕尾导轨连接，使其垂直安装于底板之上。

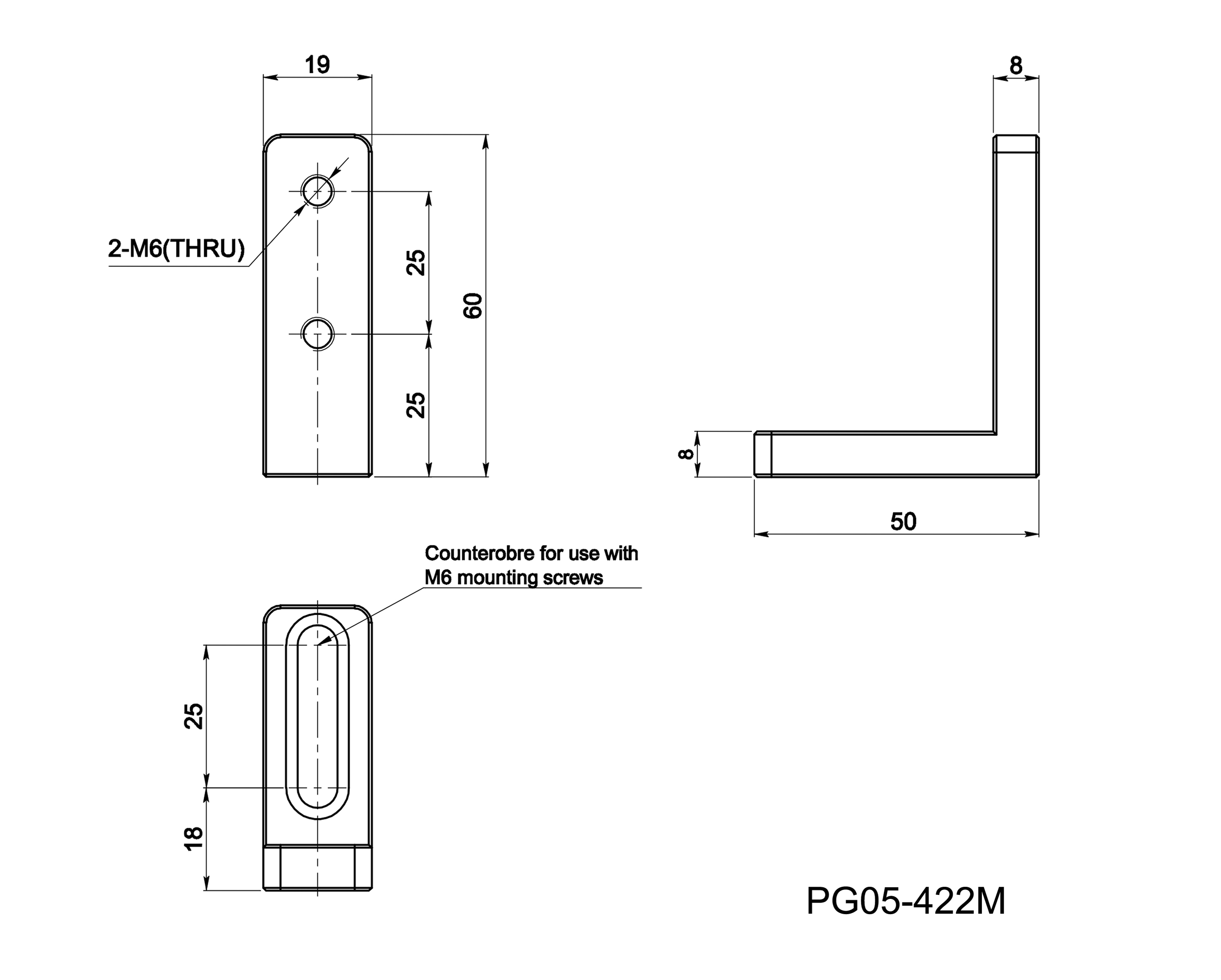

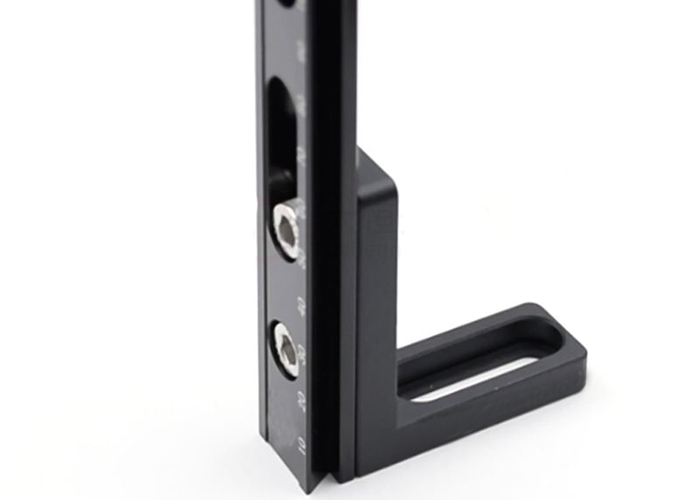

PG05-422M直角转接架底部含一处长25mmU型槽，使之可安装于光学平台上，侧面带2处孔距25mm的M6螺纹孔，可与燕尾导轨连接，使其可垂直安装于光学平台之上。

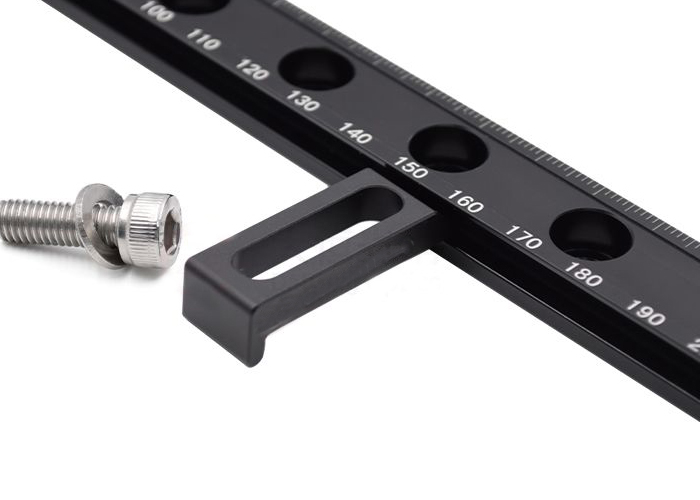

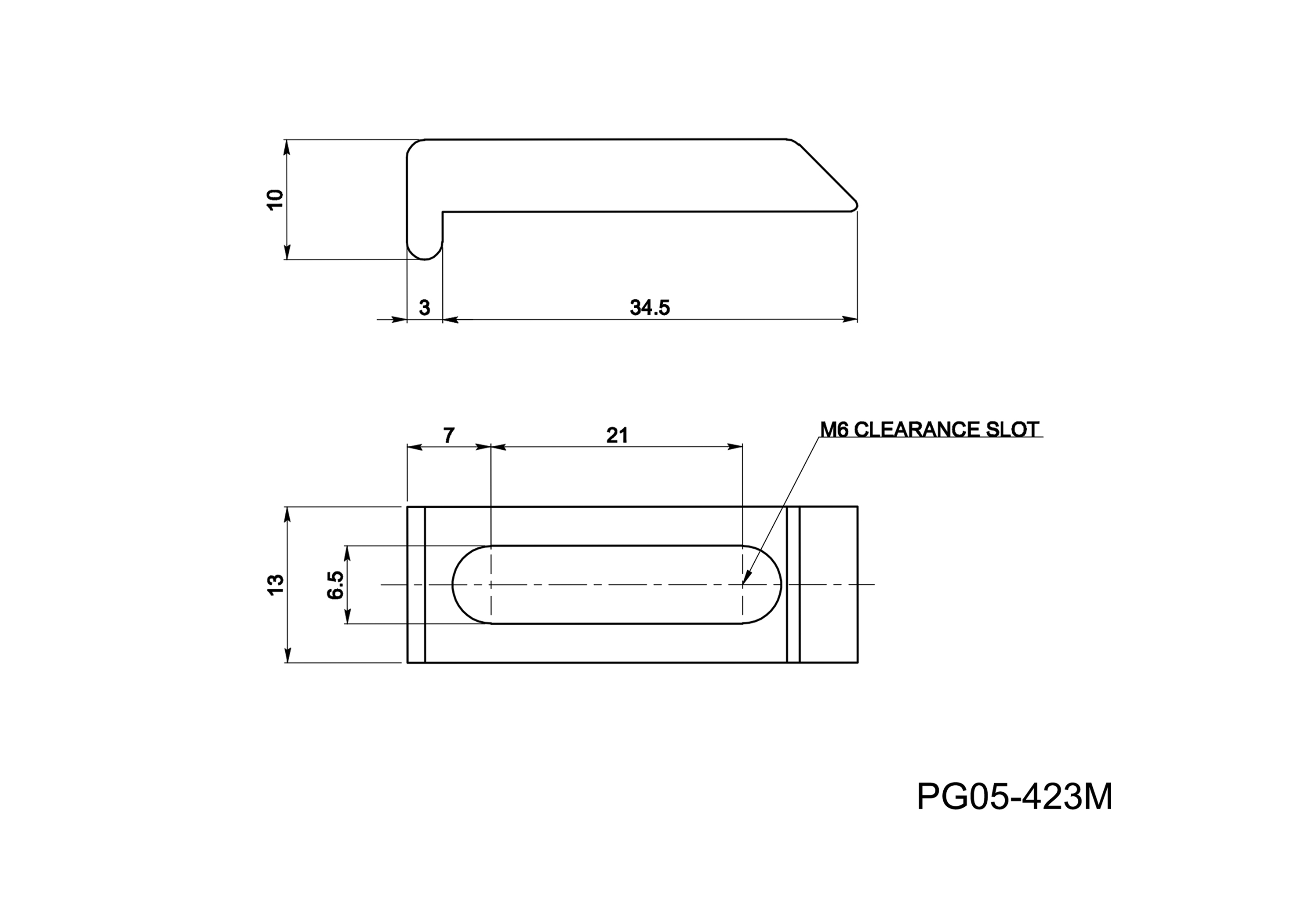

PG05-423M压板含有一处楔角，可伸入燕尾导轨侧面，配合M6螺钉可将其以压紧的方式固定于光学平台的任意位置并可任意调整方向。

产品参数(压板、直角转接架、连接件):

型号	规格	材料	数量	重量
PG05-421M	50x70x10mm	铝合金	——	0.07kg
PG05-422M	L型60x50x19mm	铝合金	——	0.03kg
PG05-423M	37.5x13mm	铝合金	——	0.005kg

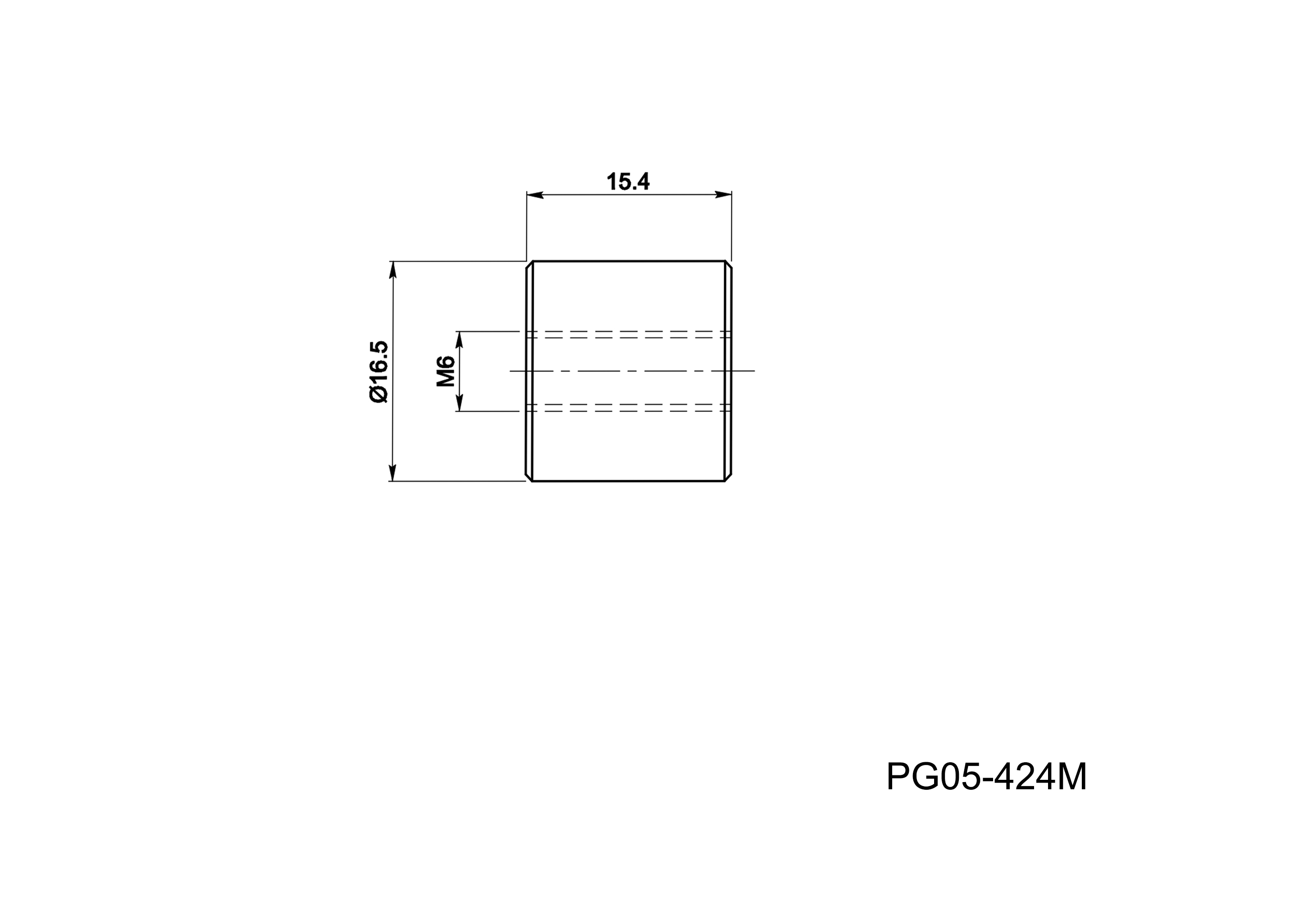

PG05-424M	φ16.5x15.4mm,M6	铝合金	2个/包	0.01kg

产品尺寸:
