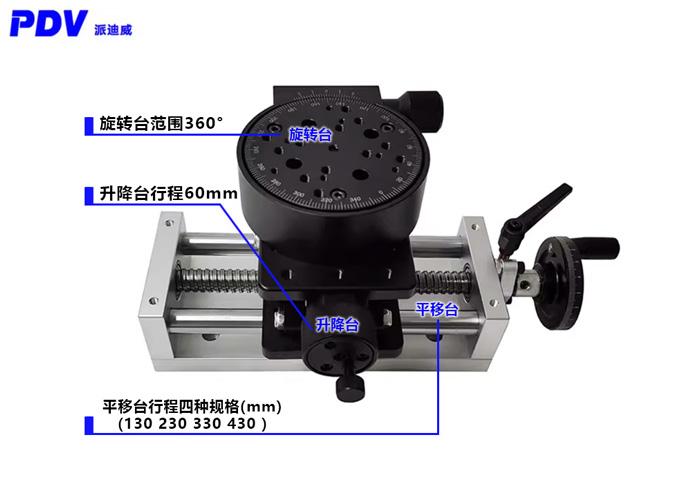

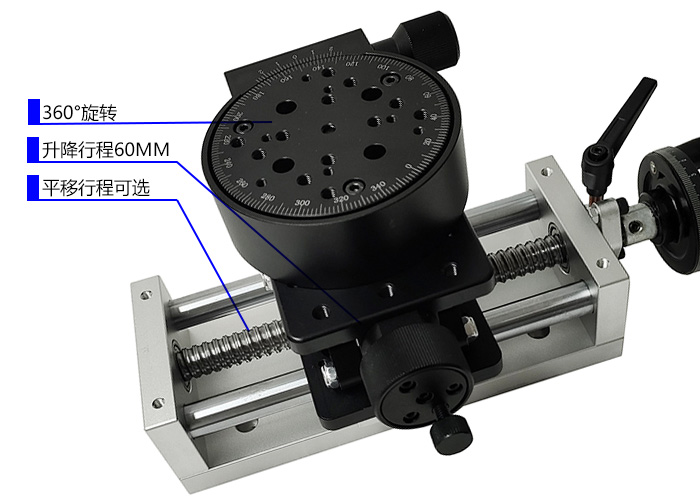

组合类型：
PT-LX100+PT-SD408+PT-SD203，PT-LX200+PT-SD408+PT-SD203，
PT-LX300+PT-SD408+PT-SD203，PT-LX400+PT-SD408+PT-SD203
精密型手动旋转台:PT-SD203
■特点：
■台面可以360°旋转调整
■台面360°刻划，方便读数
■精密轴系设计，轴系间隙可调，稳定性好
■精加工蜗轮蜗杆传动，减速比大，精度高，大承载
■消空回结构、蜗轮蜗杆充分啮合，减小台子运动空回
■上下部均有标准孔距的连接孔，方便与其它位移台连接，组成多维移动台
型号 | PT-SD203 |
台面直径 | φ100mm |
驱动方式 | 蜗轮蜗杆驱动 |
调整范围 | 360° |
刻划 | 2° |
读数 | 12′ |
调整量 | 36″(参考) |
承载 | 15kg |
台面端跳 | 30μ |
偏心 | 15μ |
台面平行度 | 30μ |
自重 | 0.8kg |
材料 | 硬铝 |
表面处理 | 阳极氧化发黑 |
精密型手动升降台：PT-SD408
■特点：
■用于大行程，不定量，载荷大的升降调整
■采用剪形升降支撑，精研丝杠驱动。
■上下两面多孔位设计，适用性强，均可作安装面
■配有锁紧手轮，安全可靠
■底座和台面均有标准孔距的连接孔，方便与其它系列产品组合使用
产品参数：
型号 | PT-SD408 |
台面尺寸 | 120 mm×80mm |
驱动方式 | 精研丝杠驱动 |
升降行程 | 60 mm |
调整量 | 5μ(参考) |
承载 | 20kg |
自重 | 1.15kg |
材料 | 硬铝 |
表面处理 | 阳极氧化黑 |
手动平移台
★丝杆规格: 滚珠丝杆 1605
★导轨规格: 16mm
★导程：5MM
★铝材厚度：15MM 型号：6061
★高精密性，重负载性；
★重复定位精度达±0.02mm
型号 | 行程（mm） | 直线轴承 | 负重 |
PT-LX100 | 130行程 | LM16UU | 50KG |
PT -LX200 | 230行程 | LM16UU | 50KG |
PT-LX300 | 330行程 | LM16UU | 50KG |
| PT-LX400 | 430行程 | LM16UU | 50KG |

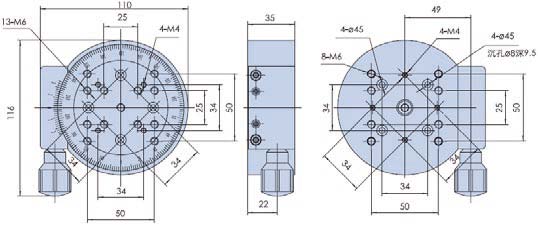

产品尺寸图：
