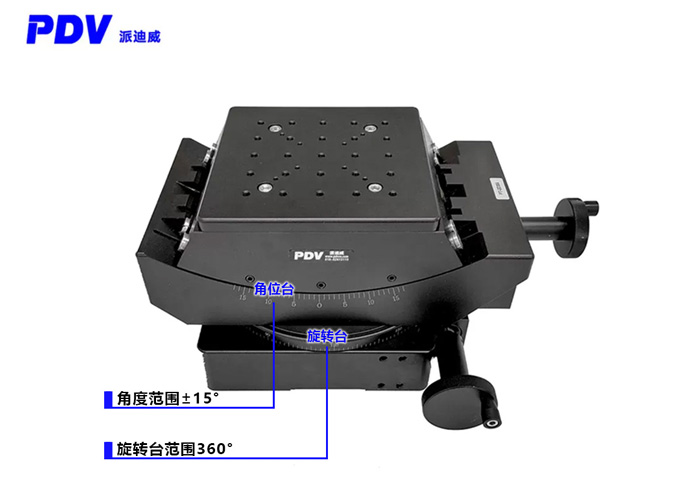

手动角位台参数
型号 | PT-GD304 |
角度范围 | ±15° |
台面尺寸 | 160×160mm |
传动比 | 400∶1 |
旋转中心高 | 139 mm±0.2 mm |
驱动机构 | 蜗轮和蜗杆机构 |
导轨形式 | 交叉滚柱导轨 |
步进电机(1.8°) | 57BYG |
主体材料 | 铝合金 |
表面处理 | 阳极氧化黑 |
中心承载 | 30kg |
重量 | 10.7kg |
分辨率 | ≈0.007°≈25″（无细分） |
旋转中心精度 | 0.03 mm |
速度 | 10°/sec |
重复定位精度 | ±3″ |
觉对定位精度 | ±8″ |
空回 | ±3″ |
丢步 | 2″ |
手动旋转台参数
| 产品型号 | PX110-200 | |
| 结 构 描 述 | 角度范围 | 360° |
| 台面尺寸 | φ200mm | |
| 传动比 | 180∶1 90∶1 45：1 | |
| 驱动机构 | 蜗轮和蜗杆机构 | |
| 导轨形式 | 轴承 | |
| 步进电机1.8° | 57BYG | |
| 主体材料 | 铝合金 | |
| 表面处理 | 阳极氧化发黑 | |
| 中心承载 | 55kg | |
| 重量 | 7.9kg | |
| 精 度 描 述 | 分辨率 | 0.01°=36″（无细分） |
| 0.0005°=1.8″（20细分） | ||
| 速度 | 25°/sec | |
| 重复定位精度 | 0.005°=18″ | |
| 觉对定位精度 | 0.01°=36″ | |
| 端跳精度 | 15μ | |
| 空回 | 0.005°=18″ | |
| 偏心 | 20μ | |
| 丢步 | 0.005°=18″ | |
| 平行度 | 100μ | |
